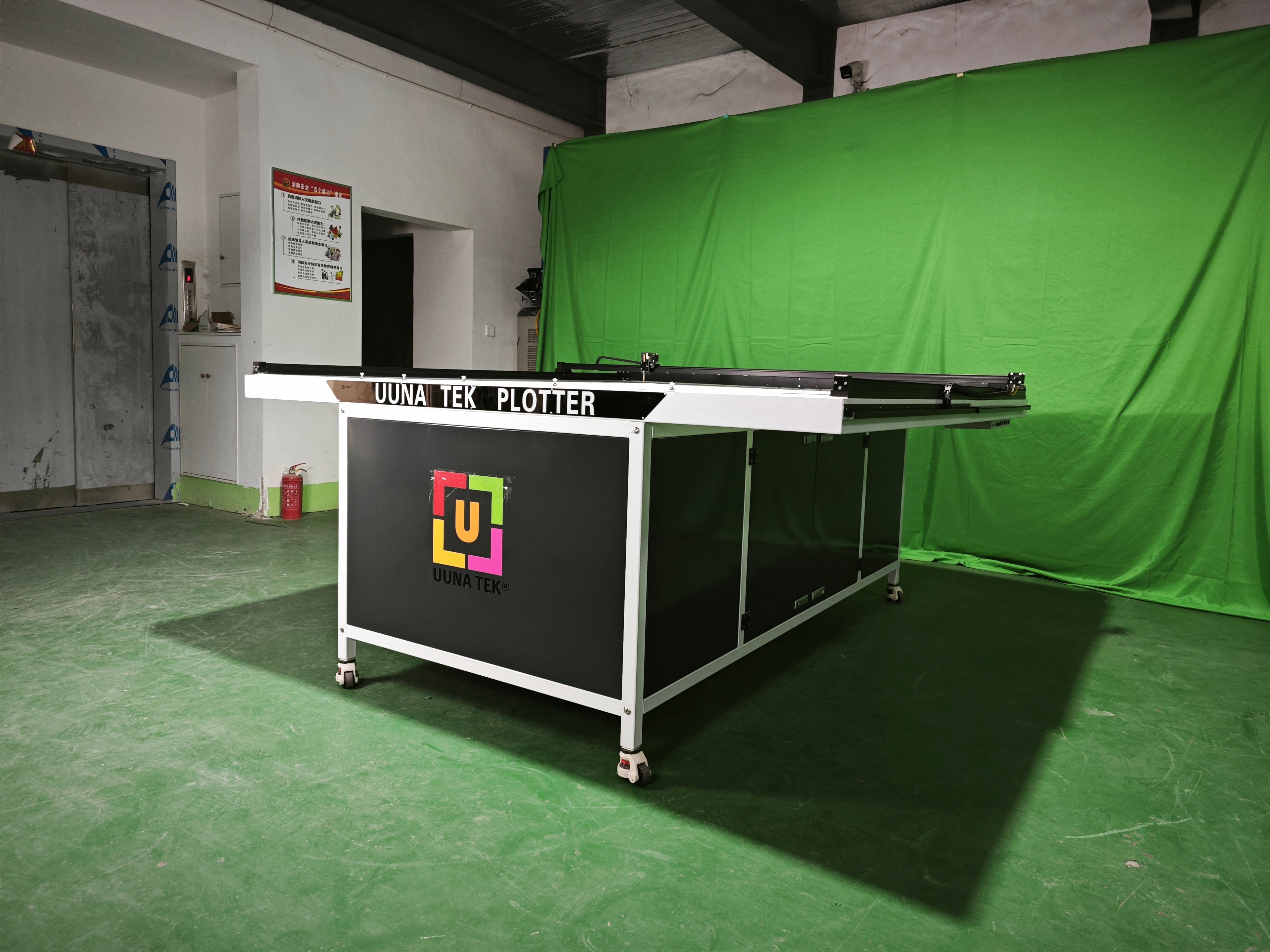

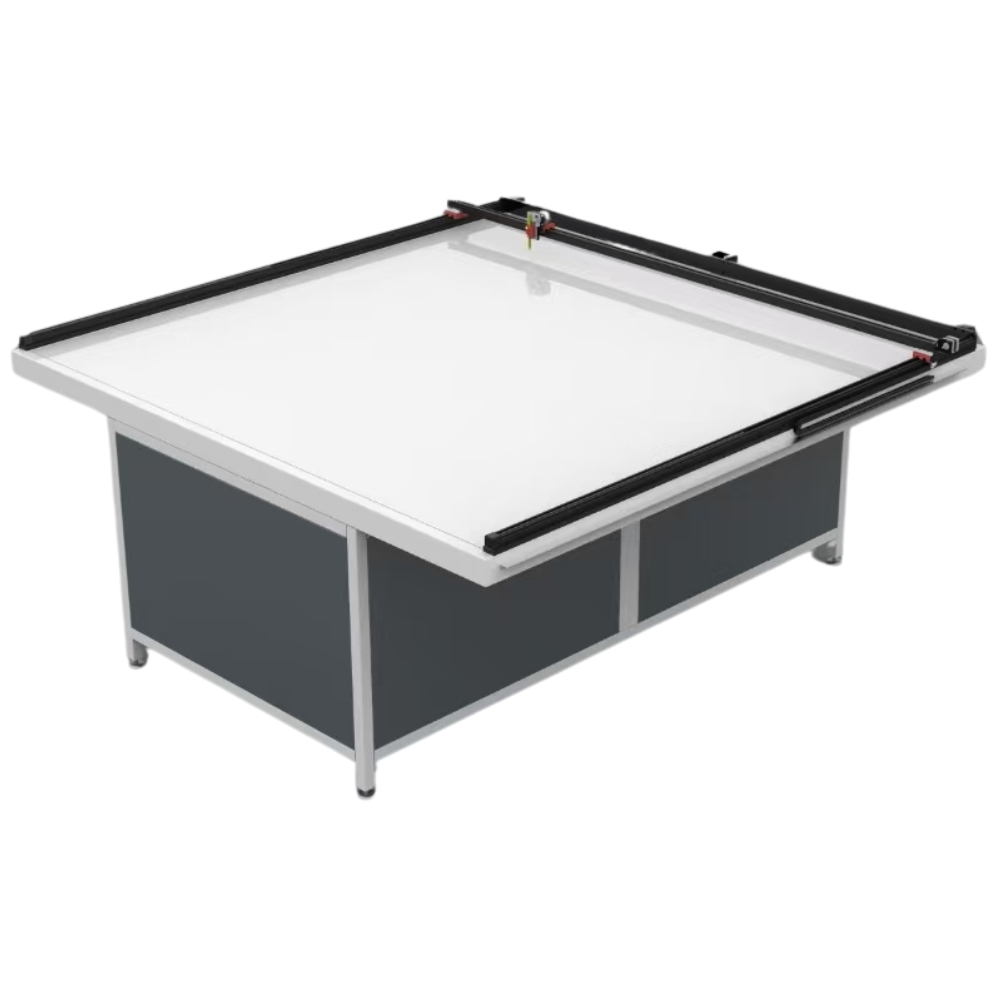

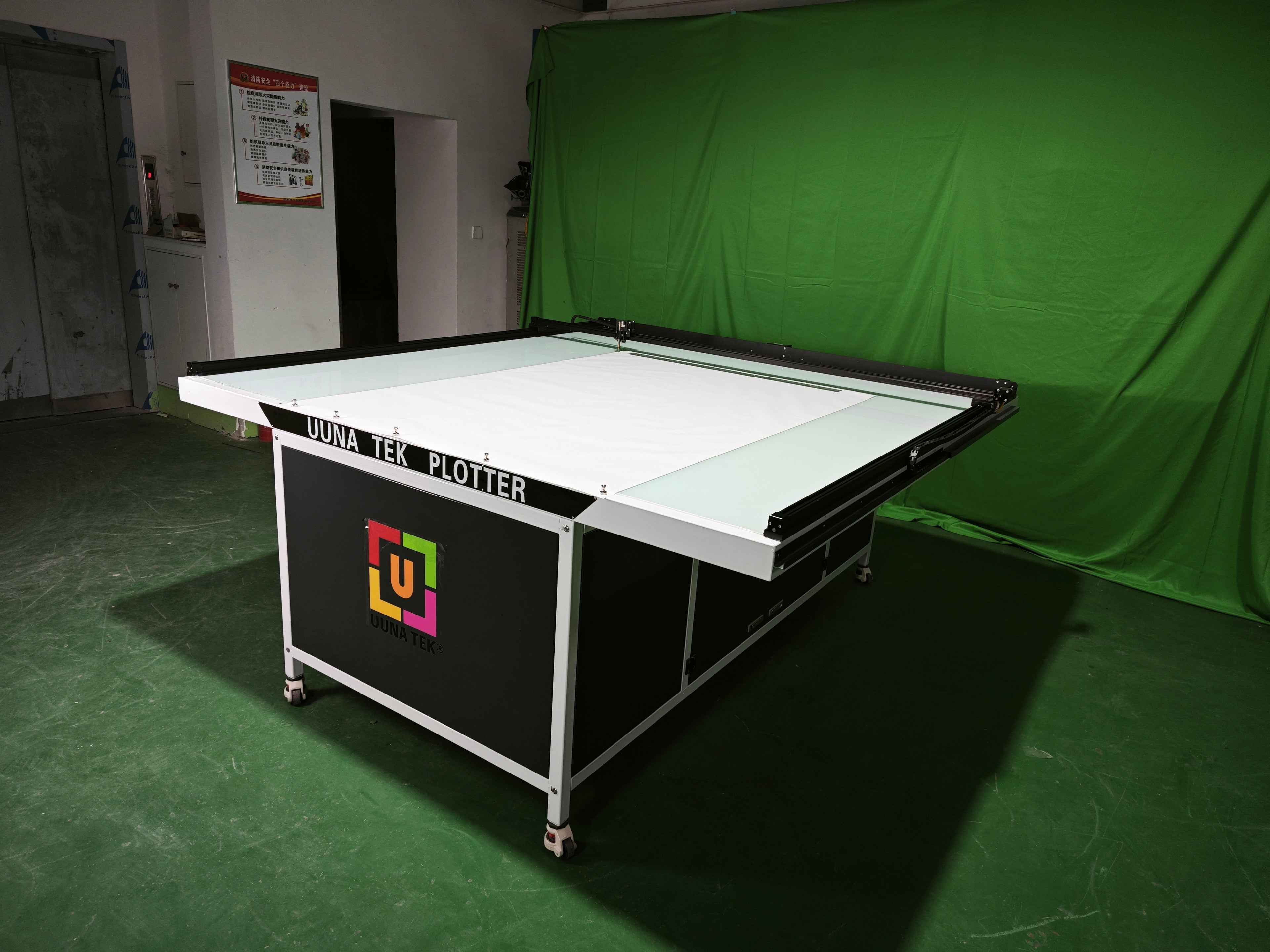

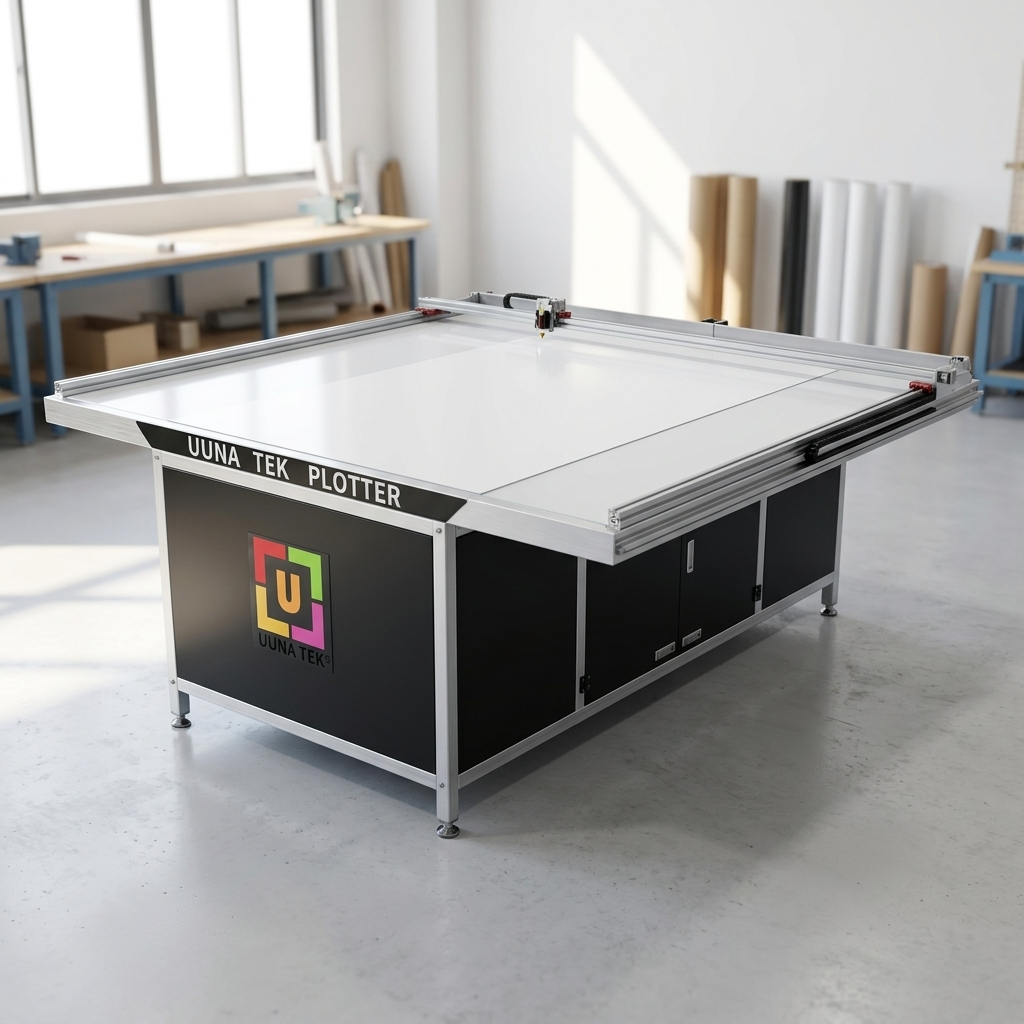

UUNA TEK 3.0 (2x1.25M / 2x2M) Pen Plotter Industriale Preassemblato e Tavolo da Disegno Robusto per Planimetrie Architettoniche, Disegno CAD e Prototipazione di Fustelle per Imballaggi (WiFi e Scheda SD)
2X1,25M / US
€5.979,95 EUR
Prezzo scontato
€5.979,95 EUR
Prezzo normale
Vai alle informazioni sul prodotto
UUNA TEK 3.0 (2x1.25M / 2x2M) Pen Plotter Industriale Preassemblato e Tavolo da Disegno Robusto per Planimetrie Architettoniche, Disegno CAD e Prototipazione di Fustelle per Imballaggi (WiFi e Scheda SD)
€5.979,95 EUR
Prezzo scontato
€5.979,95 EUR
Prezzo normale
Spedizione calcolata al momento del pagamento.
La UUNA TEK 3.0 Tavolo da Disegno Industriale All-in-One Preassemblato e Plotter a Penna ad Alta Precisione è una soluzione di livello aziendale progettata specificamente per il disegno architettonico rigoroso, schemi ingegneristici precisi e prototipazione accurata di imballaggi industriali.
Eliminando i limiti delle stampanti standard, questo sistema robusto supporta uscite di grande formato da 2x1,25 metri fino a 2x2 metri, rendendolo lo strumento definitivo per la produzione senza interruzioni di planimetrie e la verifica di stampi da taglio a scala 1:1. Costruito come un carro armato con una struttura in acciaio al carbonio Q235 e lega di alluminio, garantisce una ripetibilità incessante di ±0,1 mm su ampie superfici.
Consegnato completamente assemblato in una cassa robusta e pronto per essere integrato nel tuo flusso di lavoro professionale appena tolto dalla scatola, l'UUNA TEK 3.0 ottimizza la tua pipeline dal design al prototipo con precisione meccanica assoluta, bassi livelli acustici (<60dB) e affidabile doppia connettività (WiFi e scheda SD).
1. Precisione Ingegneristica Assoluta (Fino a ±0,02 mm)

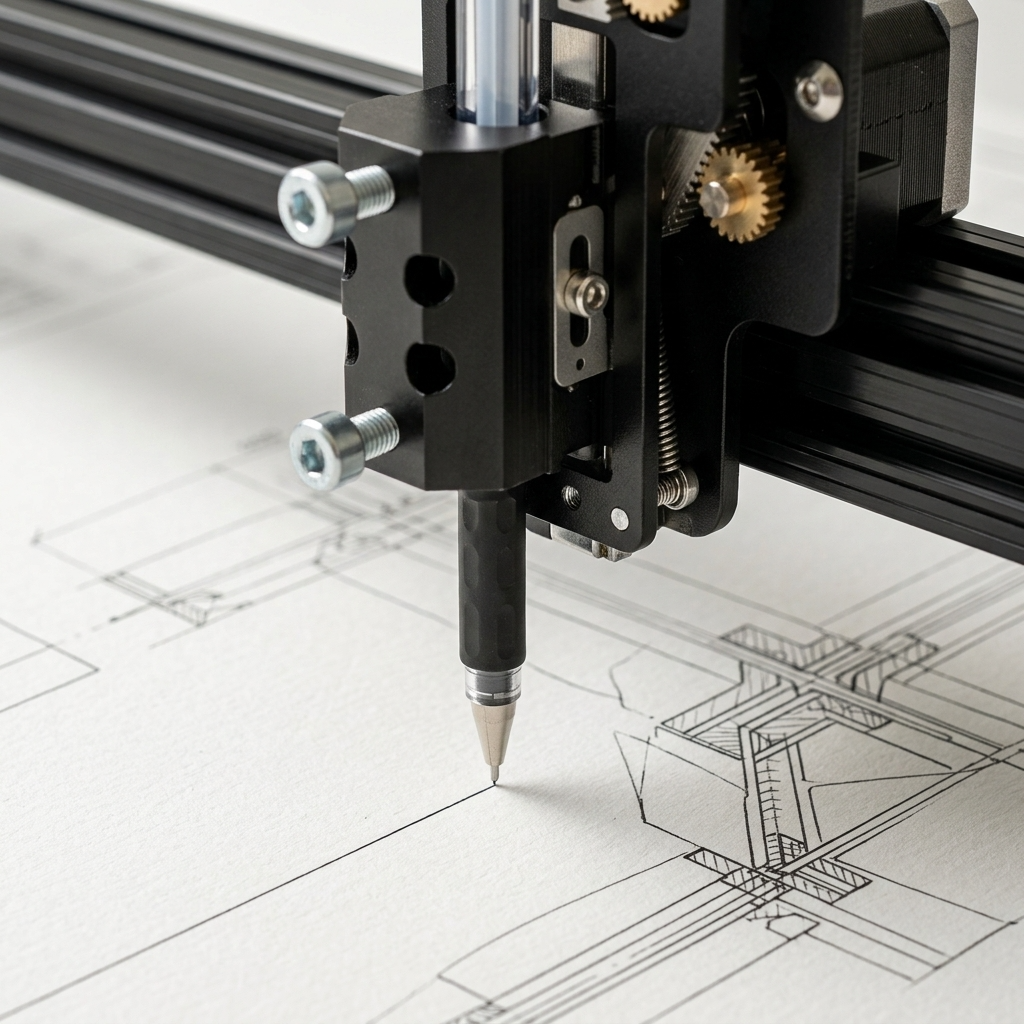

Progettato per il rigoroso rispetto delle normative industriali, l'UUNA TEK 3.0 è dotato di un motore passo-passo sull'asse Z con un meccanismo a cremagliera e pignone a trasmissione diretta, che garantisce una precisione di posizionamento ripetuta fino a ±0,02 mm. Abbinato a un portapenne adattivo a doppio buffer con molla e a un tendicinghia sincrono regolabile, traduce perfettamente complessi progetti CAD e intricate dimensioni strutturali per fustelle in linee vettoriali nitide e ad alta fedeltà, senza alcuno spostamento di linea, anche su materiali micro-deformati o irregolari.
2. Ampia area di lavoro continua di 2 metri
Elimina i vincoli fisici e gli errori di scala delle tradizionali plotter da scrivania A3/A0. Offrendo ampi letti di lavoro continui da 2x1,25M fino a 2x2M (e personalizzabili fino a 4x2M), consente ad architetti, urbanisti e designer di packaging di produrre disegni strutturali a grandezza naturale 1:1 e grandi layout in cartone ondulato in un unico passaggio senza soluzione di continuità—eliminando completamente la necessità di fastidiosi tagli e nastri manuali.
3. Affidabilità di livello industriale "costruita come un carro armato"
Progettato per ambienti commerciali rigorosi e ad alta frequenza, il telaio combina una struttura robusta in acciaio al carbonio Q235 e lega di alluminio con una base in vetro temperato da 8 mm ultra stabile nei modelli più grandi per eliminare completamente la risonanza meccanica. Dotata di un sistema professionale di gestione dei cavi con catena portacavi, progettato per resistere a fino a 15 milioni di piegamenti, questa macchina è costruita per sopportare le incessanti richieste di produzione sette giorni su sette in istituti di progettazione e laboratori di prototipazione molto attivi.
4. Integrazione del flusso di lavoro chiavi in mano senza assemblaggio
Riduci al minimo i tempi di inattività operativa con un sistema preassemblato al 100% e calibrato in fabbrica, che arriva imballato in modo sicuro e pronto per essere utilizzato subito dopo l'apertura. Dotato di un design ad alto spazio libero che supporta spessori dei materiali fino a 40 mm (ideale per pannelli truciolari pesanti, pannelli in schiuma e blocchi strutturali), si integra perfettamente nel tuo setup attuale. La doppia connettività tramite WiFi e scheda SD consente il tracciamento asincrono wireless o completamente autonomo, mantenendo le postazioni di lavoro principali del tuo team completamente libere.
5. Ottimizzazione della velocità a quattro livelli con funzionamento silenzioso (<60dB)
Alimentato da una scheda GRBL e motori passo-passo ad alta coppia, il sistema offre 4 profili meccanici ottimizzati—compreso un Modalità ad Alta Velocità Fulminea (fino a 20.000 mm/min) per una verifica rapida e una Modalità Curva/Disegno dedicata (12.000 mm/min) che modera l’accelerazione per mantenere un’accuratezza geometrica impeccabile su linee di piegatura e archi stretti per fustellatura. Realizzato con guide silenziose in alluminio pressofuso personalizzato e cremagliere in plastica ingegneristica autolubrificante, mantiene il rumore operativo sotto i 60dB, integrandosi perfettamente in studi architettonici silenziosi senza disturbare la concentrazione professionale.
6. Compatibilità senza soluzione di continuità tra piattaforme e software industriali
Completamente compatibile sia con Windows che con macOS, il plotter interpreta nativamente il G-Code universale e i protocolli seriali Uart. Si interfaccia perfettamente con strumenti avanzati di ingegneria e vettoriali come Inkscape, UGS e LightBurn, accettando formati standard del settore tra cui DXF, SVG e PDF. I tuoi team di progettazione e ingegneria possono esportare direttamente dai loro flussi di lavoro CAD preferiti senza modificare le abitudini di esportazione dei file esistenti.
UUNA TEK 3.0 (Large Format) – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces) |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design (No installation required) |

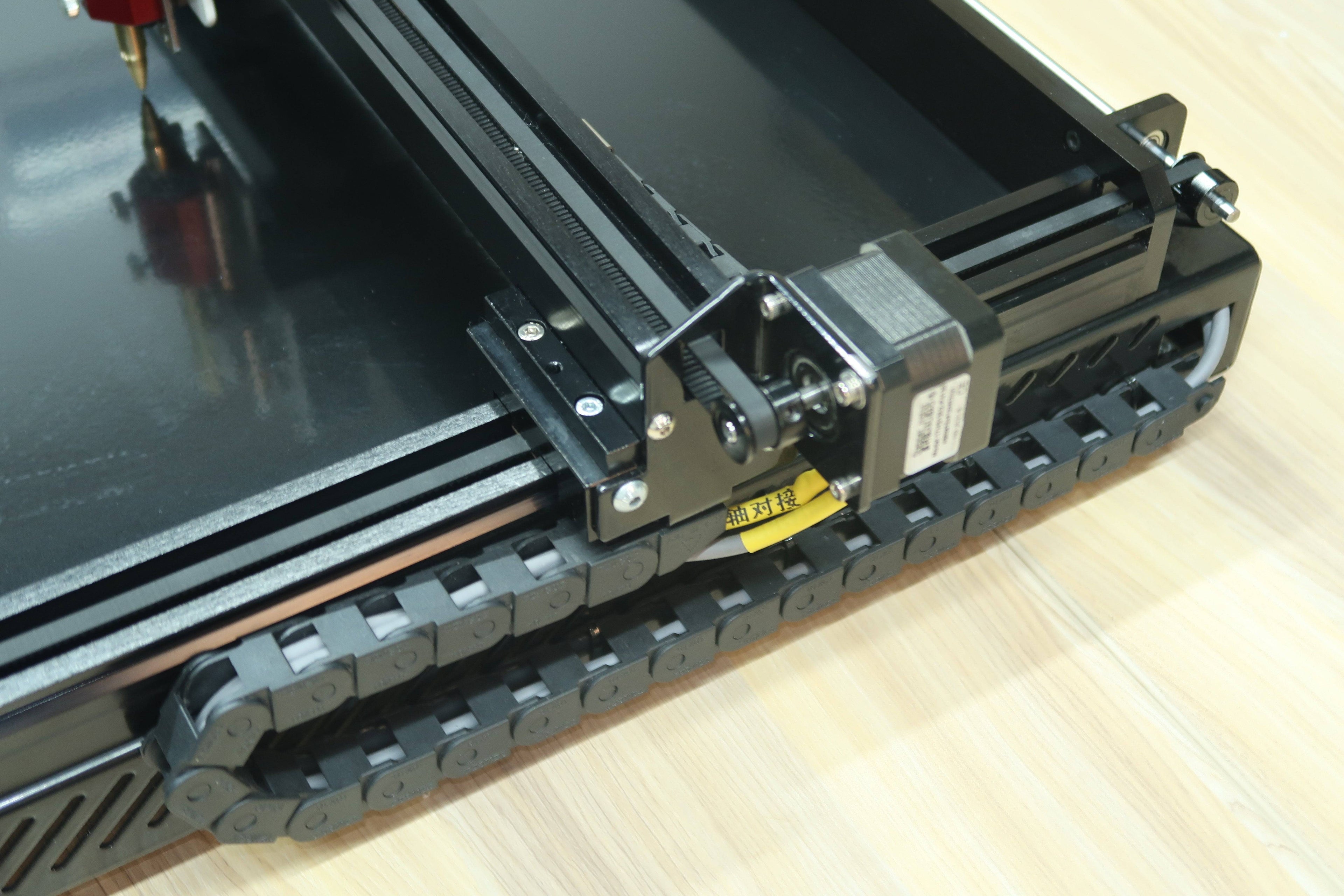

| Motion System | Direct-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner |

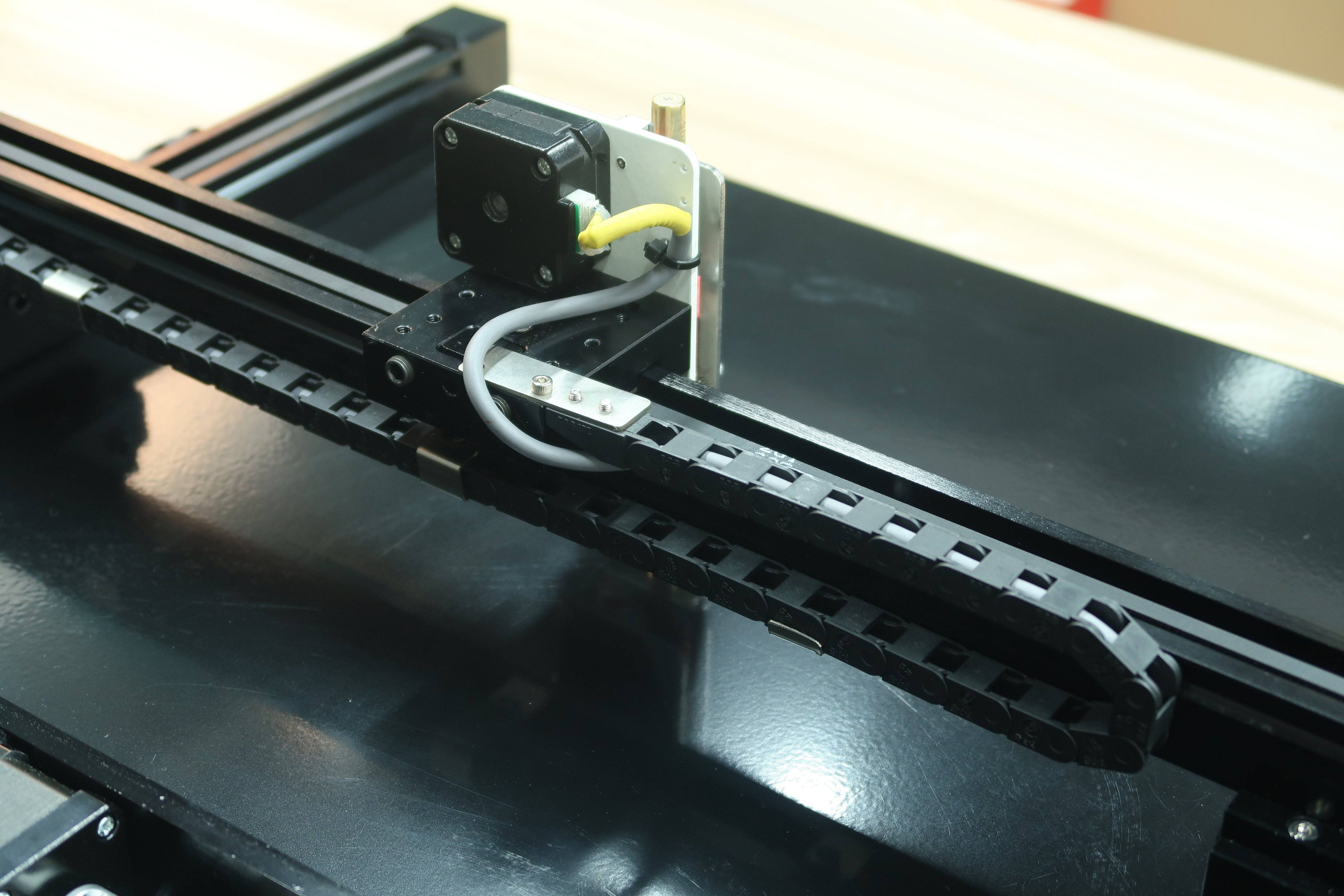

| Cable Management | Heavy-duty drag chain routing (withstands up to 15 million bends) |
| Acoustic Level | Low noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks) |
🧠 Control System
| Motherboard | GRBL-Board |
| G-code Support | Yes (Serial port UART protocol) |

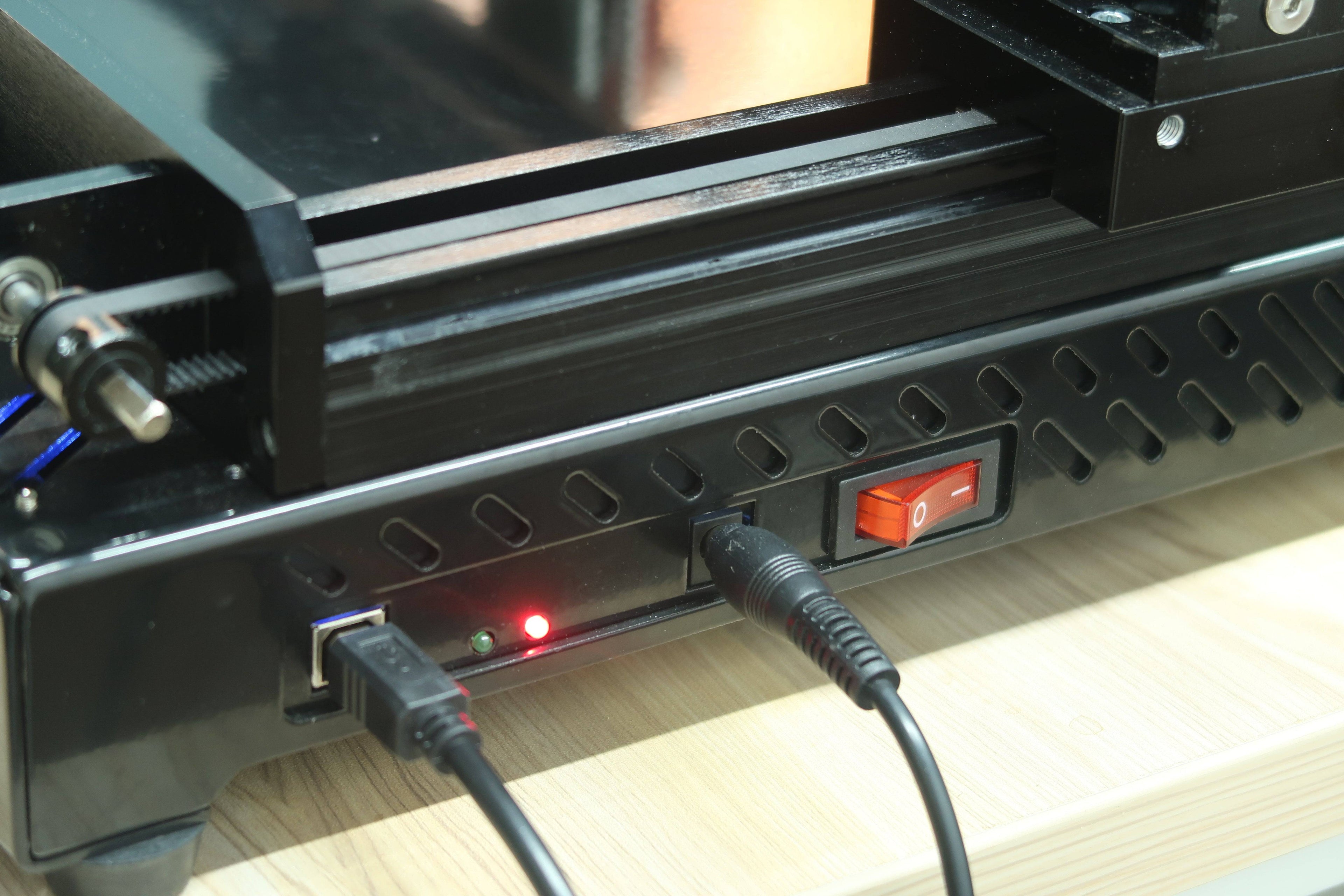

| Connectivity | USB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode) |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – DC 24V |
| Power Adapter Input | AC 110V – AC 230V |
| Power Adapter Output | DC 12V (12V 3A / 24V 2A) |
| Rated Power | 20W |
🎯 Precision & Performance
| Large Format Accuracy | ±0.1 mm |
| Pen Angle Flexibility | 0° – 90° adjustable support |
| Pen Holder Compatibility | Dual-buffer pen holder, supports any technical pen tool within 17.5mm width |
| Max Material Thickness | 30 mm (up to 40 mm with factory modification) |
📐 Industrial Working Area
| 2X1.25M Format Area | 2000 × 1250 mm (78.7 × 49.2 inch) |
| 2X2M Format Area | 2000 × 2000 mm (78.7 × 78.7 inch) |
| Custom Oversized Formats | Customizable up to 4000 × 2000 mm (4X2M) |
📦 Packaging & Shipping
| Logistics Protection | Shipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit. |
🚀 Kinematic Speed Profiles
| Operation Profile | Max Moving Speed (mm/min) | Max Acceleration (mm/s²) |
|---|---|---|
| 1. High-Speed Mode (Drafting Verification) | X: 20000 | Y: 20000 | Z: 20000 | X: 6000 | Y: 2000 | Z: 4000 |
| 2. Standard Mode (Default Production) | X: 15000 | Y: 15000 | Z: 8000 | X: 2000 | Y: 2000 | Z: 2000 |
| 3. Drawing Mode (High Arc/Diecut Accuracy) | X: 12000 | Y: 12000 | Z: 12000 | X: 500 | Y: 500 | Z: 2000 |
| 4. Silence Mode (Acoustic Sensitive Space) | X: 10000 | Y: 10000 | Z: 8000 | X: 1000 | Y: 1000 | Z: 1000 |
💻 Software & Formats
| Recommended Software | UUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations) |
| Industrial Software Compatibility | Inkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL |
| Vector & Graphic Inputs | SVG, DXF, PDF, JPG, PNG, BMP |
| OS Environment | Windows and macOS Fully Supported |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 high-torque stepper motor |
| Z Axis | 42 stepper motor |
| Environmental Limits | Operating Temperature Range: -20°C to 55°C ; Customizable limit switches supported |
🧱 Base Plate Material & Structural Substrate

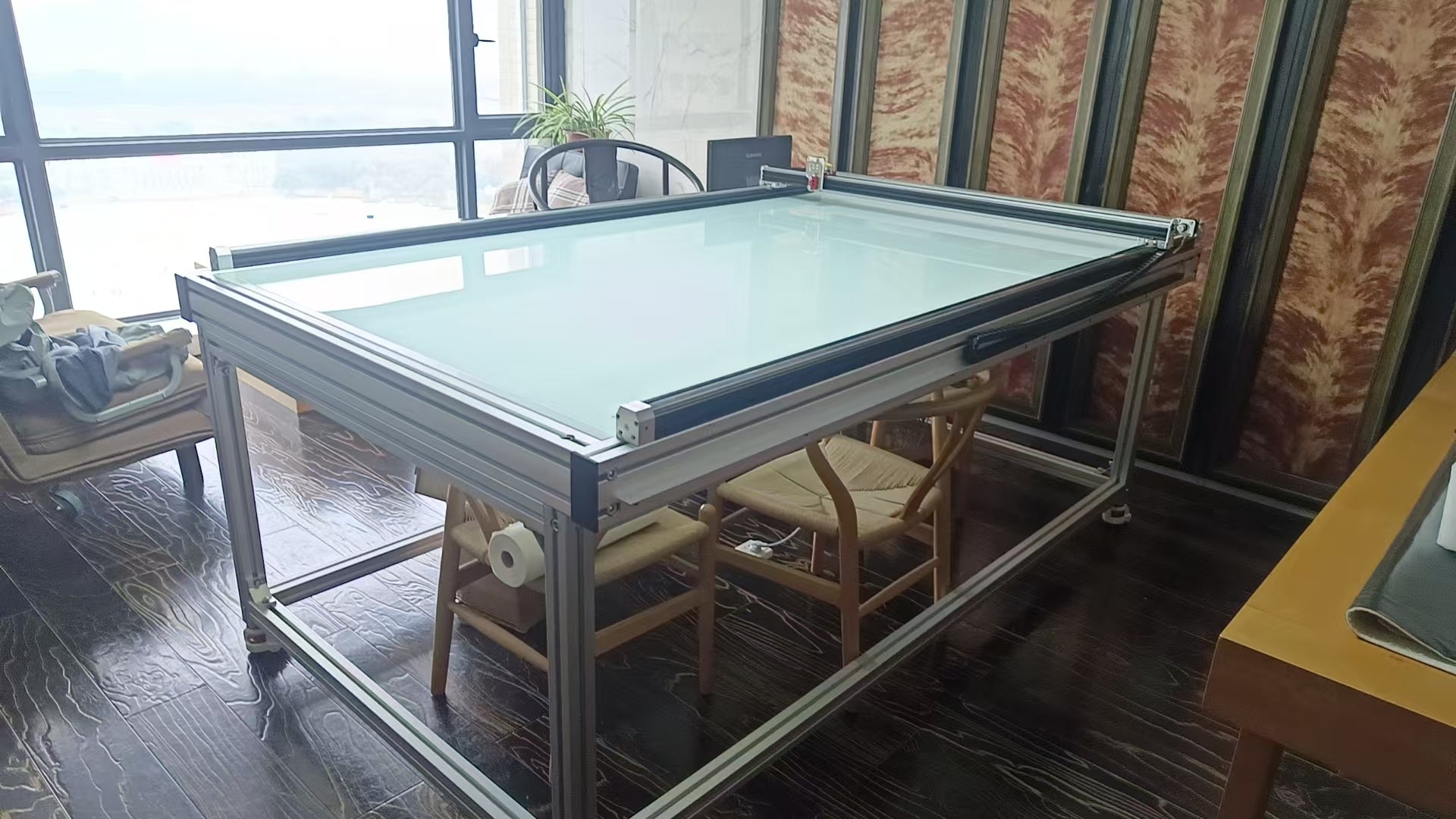

| • Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area. |
📦 Standard Commercial Package Inclusions
|
UUNA TEK 3.0 Industrial Pen Plotter Machine × 1 Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board) |
Domande frequenti
1. Può sostituire le stampanti CAD per i disegni architettonici?
Sì. È ampiamente utilizzato come strumento di output basato su vettori per disegni CAD (flusso di lavoro SVG/DXF).
Tuttavia, non “stampa come una stampante a getto d’inchiostro”—crea disegni lineari fisici, che molti architetti preferiscono per presentazioni, tavole concettuali ed esposizioni.
2. La precisione è sufficiente per disegni tecnici e piani di ingegneria?
Sì. Supporta fino a ±0,02 mm di precisione di ripetizione del posizionamento (intervallo A3–A2).
Questo è sufficiente per:
- linee architettoniche
- disegni meccanici
- schemi schematici
- riproduzione di opere d'arte di precisione
3. Può gestire disegni architettonici di grande formato (A1 / A0)?
Sì. Supporta:
- A3 / A2 / A1 / A0
- formati personalizzati fino a 4×2m
Questo è particolarmente utile per:
- disegni per cantieri
- pannelli per mostre
- grandi stampe per presentazioni
4. È compatibile con AutoCAD, Rhino, Illustrator o Revit?
Indirectamente sì. Funziona tramite formati vettoriali esportati:
- SVG (consigliato)
- DXF (tramite conversione)
- PDF (basato su vettori)
Flusso di lavoro tipico:
Software CAD → esporta SVG/DXF → software per plotter → disegna
5. Quanto tempo ci vuole per completare un disegno A1 o A0?
Dipende dalla complessità:
- disegno a linea semplice: 30–90 min
- piano architettonico dettagliato: 2–8 ore
- opera d'arte molto densa: oltre 10 ore
Gli utenti di Reddit spesso menzionano che è più lento delle stampanti ma apprezzato per la qualità estetica.
6. Supporta la pressione della penna o diversi spessori di linea?
Sì, indirettamente:
- supporta più dimensioni di penna
- altezza dell'asse Z regolabile (controllo angolo 0–90°)
- la pressione è meccanica (non simulazione digitale della pressione)
La variazione della linea dipende da:
- tipo di penna
- impostazioni di velocità
- più passate
7. È stabile per lavori di disegno tecnico di lunga durata?
Sì. Progettato per corse lunghe con:
- binari di qualità industriale
- sistema cremagliera e pignone antiscivolo
- protezione con catena portacavi
- motori termicamente stabili
Molti utenti eseguono lavori di tracciatura di più ore o durante la notte.
8. Può funzionare senza un computer?
Sì.
Supporta:
- Modalità offline con scheda SD
- Invio file via WiFi (modulo opzionale)
Questo è spesso citato su Reddit come un vantaggio chiave per gli ambienti di laboratorio.
9. Quanto è difficile l'installazione e la calibrazione?
Rispetto ai plotter fai-da-te:
- completamente preassemblato (nessuna costruzione meccanica richiesta)
- calibrazione di base necessaria (altezza della penna, origine, allineamento del materiale)
La maggior parte degli utenti segnala:
- prima configurazione: 30–60 minuti
- curva di apprendimento: 1–3 giorni
10. Ne vale la pena per architetti o ingegneri rispetto ai servizi di stampa?
Consenso tipico su Reddit:
- ✔ vale la pena per il lavoro di design iterativo
- ✔ eccellente per presentazioni fisiche e output di portfolio
- ✔ utile per studi, laboratori e uffici creativi
- ✘ non sostituisce la stampa di massa o i flussi di lavoro di invio PDF
