Plotter a piano

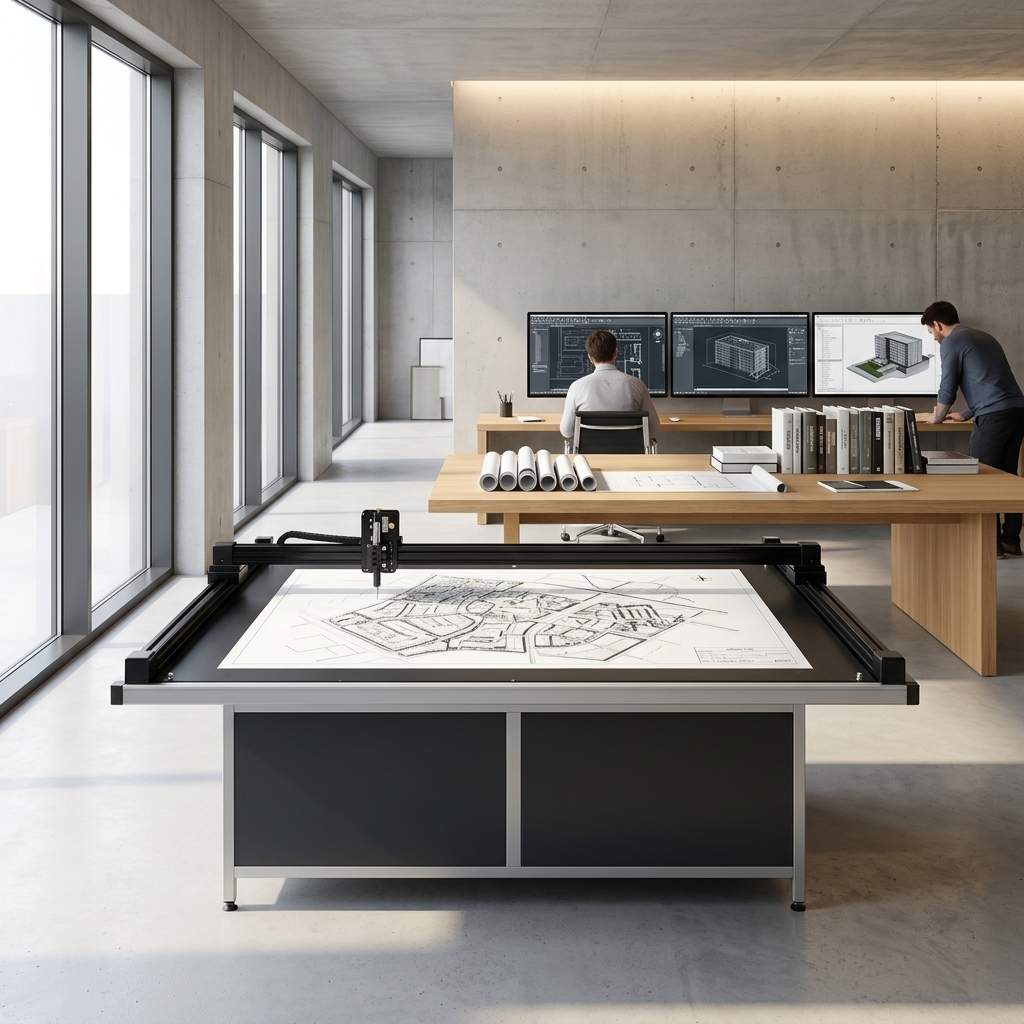

La serie UUNA TEK 3.0 funziona come un plotter a penna per substrati rigidi, progettato specificamente per laboratori di packaging esigenti e reparti di prototipazione strutturale. Funzionando come un disegnatore automatico a piano fisso, offre una stabilità superficiale senza compromessi. Elimina lo slittamento del materiale o la deformazione utilizzando una disposizione orizzontale ingegnerizzata, rendendolo la piattaforma definitiva per il campionamento strutturale di scatole ondulate e il disegno di modelli in cartone su larga scala.

A differenza dei plotter tradizionali a bobina, limitati da supporti sottili, la cinematica orizzontale del nostro tavolo da disegno a piano fisso consente agli ingegneri di prototipare direttamente su materiali industriali reali.

  • Precisione del plotter per linee di fustellatura packaging: Esegui perfettamente linee di taglio vettoriali dettagliate, matrici di piegatura e segni di perforazione su cartoncini pesanti prima della produzione della fustella.

  • Campionamento strutturale di scatole ondulate: Testa l’integrità delle pieghe strutturali direttamente su cartoni ondulati a parete singola, doppia o pesante senza inceppamenti o problemi di alimentazione della carta.

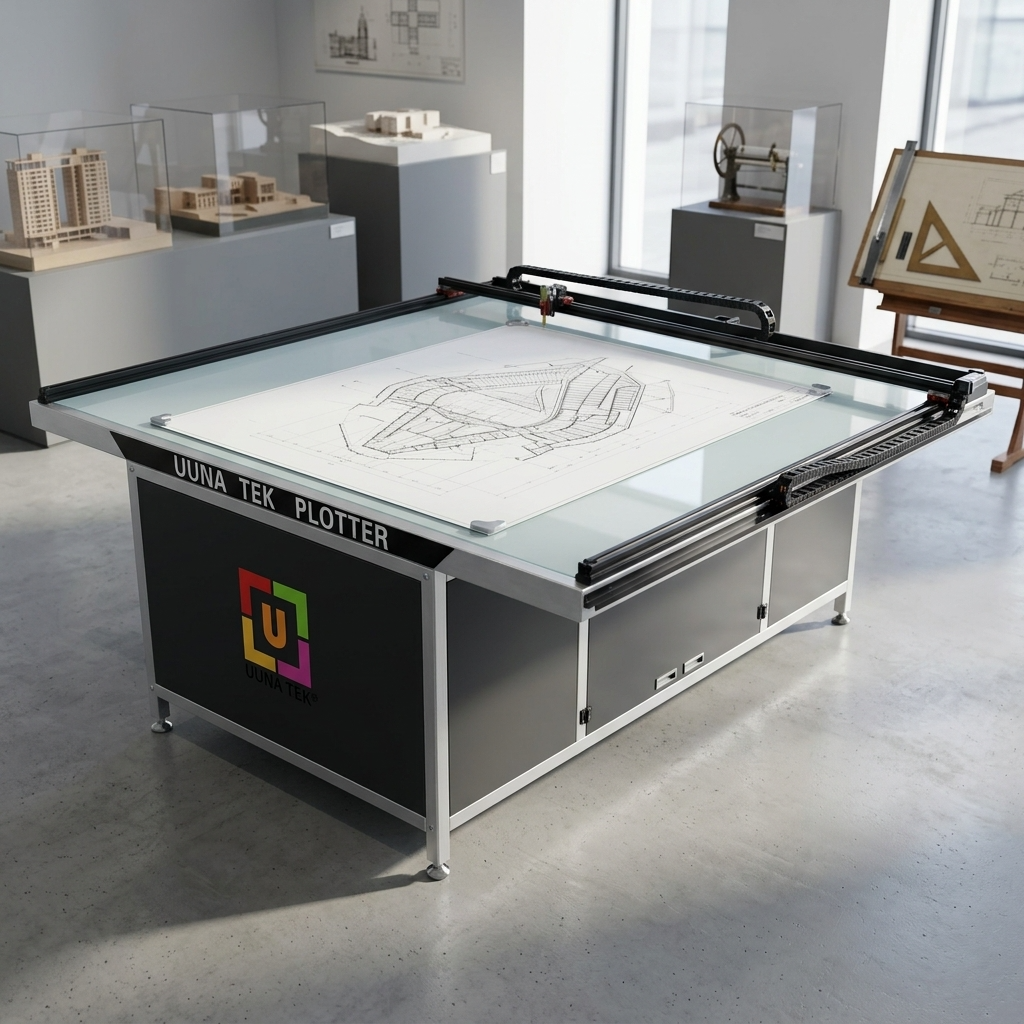

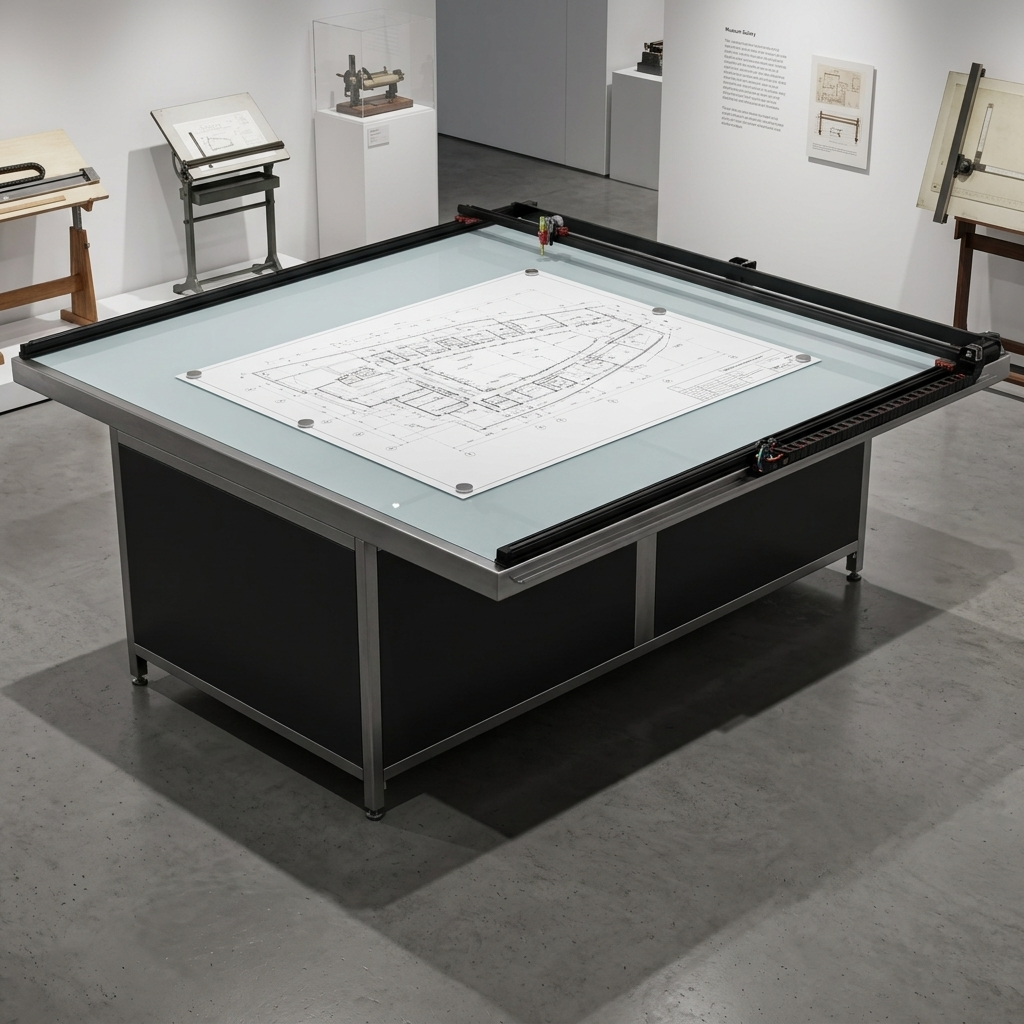

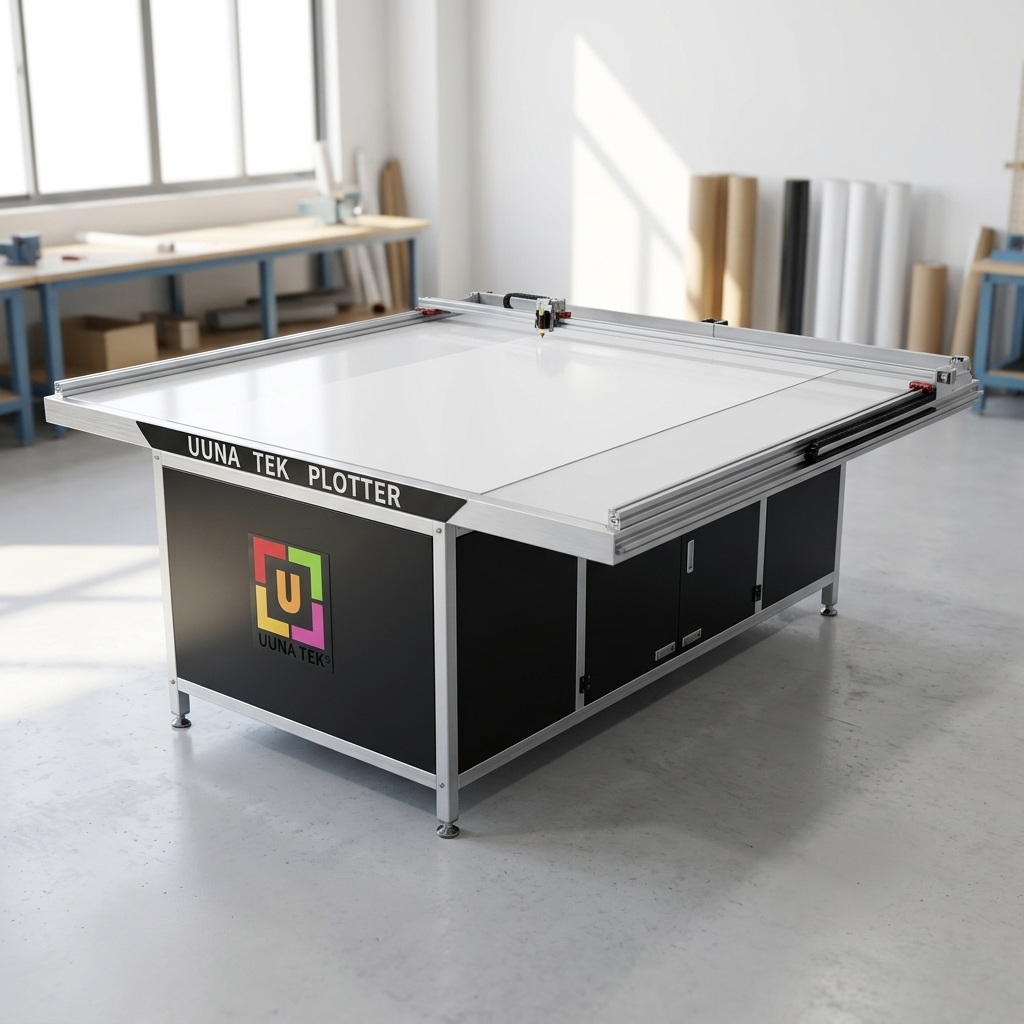

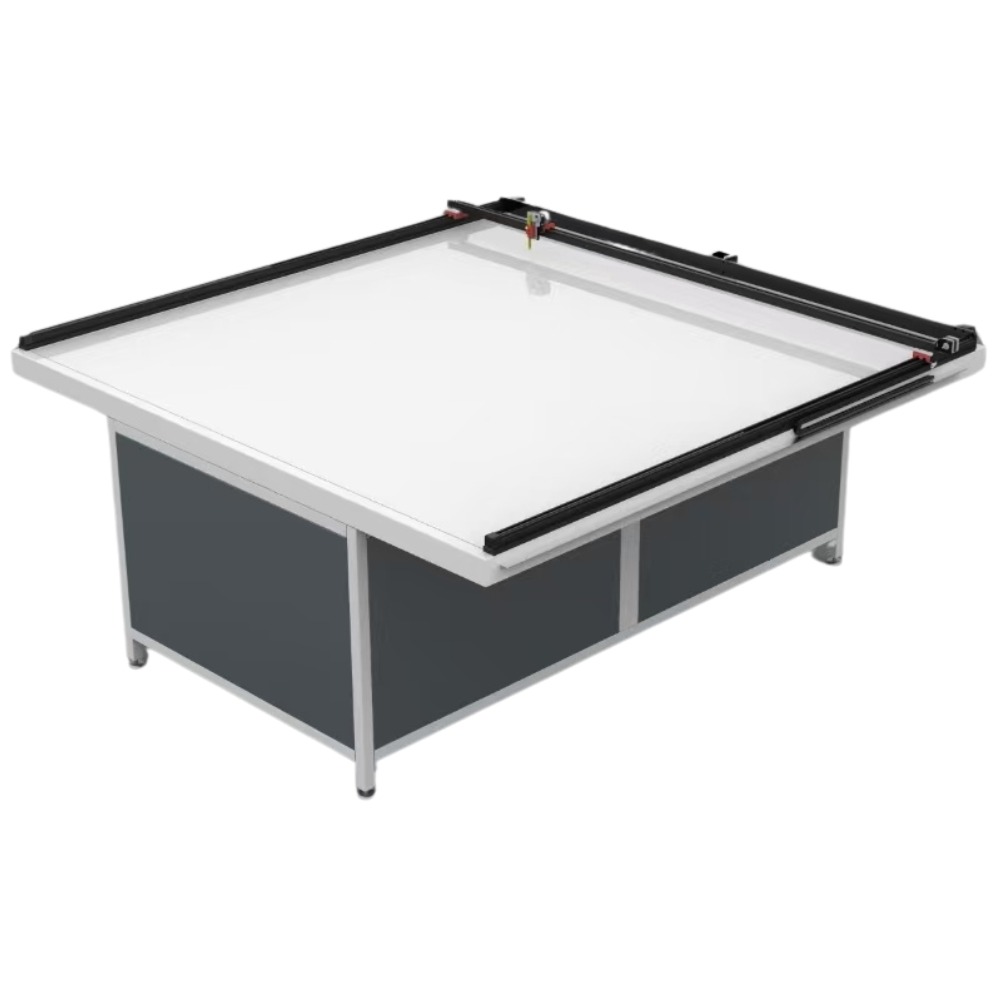

  • Rigidità della piastra base in vetro temperato del plotter: Le configurazioni oversize 2x1,25M e 2x2M sono integrate con una piastra base in vetro temperato da 8mm. Questo elimina completamente l’abbassamento strutturale centrale o la flessione del piano sotto carichi pesanti, garantendo una superficie perfettamente livellata per una precisione di micro-step.

  • Spazio libero del plotter a penna di 40mm: Il design del carrello per carichi pesanti offre un ampio spazio libero standard di 30mm, personalizzabile fino a 40mm, permettendo a schiume strutturali spesse, pannelli alveolari e substrati plastici rigidi di passare agevolmente sotto la testina della penna.

Oltre 20.000 creatori in tutto il mondo

Affidato da oltre 20.000 artisti, designer, ingegneri ed educatori in tutto il mondo che utilizzano i nostri plotter a penna per arte generativa, design e flussi di lavoro di automazione creativa.

Spedizione gratuita e garanzia di 1 anno

Ogni plotter a penna include spedizione gratuita in tutto il mondo e una garanzia di 1 anno per garantire prestazioni affidabili, protezione a lungo termine e un utilizzo senza preoccupazioni.

Sistemi da principianti a livello industriale

La nostra gamma di plotter a penna spazia da modelli A4 adatti ai principianti a sistemi professionali CoreXY e macchine di grande formato A0 per una produzione creativa di livello industriale.
Vai direttamente all'elenco dei risultati

Filtri

2 articoli
Disponibilità

Filtro

Disponibilità

UUNA TEK 3.0 Series Flatbed Plotters — Detailed Technical Specifications Matrix

Technical Category UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
🧱 Kinematics & Mechanics
Primary Classification Desktop Compact Precision Medium-Format Drafting Large-Format Engineering Full-Scale Workstation Industrial Prototyping Heavy-Duty Mega Flatbed
Target Application Mechanical Schematics & Dense Vectors Structural Layouts & Medium CAD Plans Sectional Blueprints & Elevation Panels Oversized Architectural Master Plans Packaging Diecuts & Cardboard Sampling Full-Scale 1:1 Industrial Prototyping
Effective Plotting Area 420 × 297 mm 594 × 420 mm 841 × 594 mm 1189 × 841 mm 2000 × 1250 mm 2000 × 2000 mm
Repeat Positioning Accuracy ±0.02 mm ±0.02 mm ±0.05 mm ±0.05 mm ±0.1 mm ±0.1 mm
Max X/Y/Z Motion Speed 20,000 mm/min
Base Plate Material 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 8mm Toughened Tempered Glass 8mm Toughened Tempered Glass
Frame Architecture Q235 Carbon Steel + Aluminum Alloy H-Frame Heavy Industrial Steel Structural H-Frame Reinforced Dual-Beam Heavy Frame Anti-Deflection Gantry Mega Frame
X-Axis Drive Mechanism Linear Guide Rail + Synchronous Belt Precision Rack & Pinion + Guide Rail Dual-Drive Sync Rack & Pinion + Rail
Y-Axis Motor Spec 42 Stepper Motor 42 Stepper Motor 42 Stepper Motor 57 Stepper Motor 57 High-Torque Stepper Motor Dual 57 Heavy-Duty Stepper Motors
Cable Protection Modular Internal Routing Nylon Silent Drag-Chain System Heavy-Duty Industrial Drag-Chain
🧠 Control & Integration
Motherboard Architecture GRBL-Based Controller Industrial-Grade GRBL Hardware
Data Command Protocol G-code (UART Protocol)
Connectivity Interface USB Type-B + Wireless WiFi + SD Card Offline USB + High-Gain WiFi + SD Card Standalone
Async Standalone Mode Yes (Supported on all variants via SD Card)
🖊️ Toolhead & Media Handling
Pen Carriage Mechanism Single Dual-Buffered Heavy-Duty Buffered Carriage Industrial Heavy-Load Z-Axis Carriage
Pen Angle Adjustment 0° – 90° Variable Adjustable Range
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 40 mm (Modified Heavy-Duty) 40 mm (Modified Heavy-Duty)
Compatible Tools/Pens Technical Pens, Fine-Liners, Rapidographs, Ballpoints, Markers, Gel Pens, Drafting Callipers Heavy Technical Pens, Stylus Tools, Industrial Markers
💻 Software & Ecosystem
Supported Formats SVG, DXF, JPG, PNG, BMP, PDF SVG, DXF, PLT, GCODE, PDF
CAD Environment Sync AutoCAD, Rhino, Revit, SolidWorks, CorelDRAW, Illustrator, Inkscape, LightBurn AutoCAD, Rhino, SolidWorks, Packaging CAD Software Suite
OS Environment Support Windows & macOS Fully Supported (Intel & Apple Silicon Native)
⚡ Electrical & Environment
System Power Input AC 110V – 230V Universal Input Adapter
Internal Voltage DC 12V – 24V Adaptive DC 24V Industrial Dedicated Power
Rated Machine Power 20W 20W 24W 36W 60W 90W
Noise Levels < 60dB (Studio Workspace Quiet) < 65dB (Industrial Gantry Quiet)
📦 Logistical Dimensions & Deployment
Physical Machine Size 575×450×194 mm 758×580×194 mm 1018×785×205 mm 1366×1030×205 mm 2400×1650×300 mm 2400×2400×300 mm
Net Equipment Weight 11 kg 17.5 kg 32 kg 48 kg ~110 kg ~165 kg
Deployment Status 100% Preassembled Turnkey Out-of-the-Box Solution (Zero Mechanical Assembly Required)
```

Domande frequenti

Q1: Perché un tavolo da disegno orizzontale a piano piatto è fondamentale per il campionamento strutturale delle scatole ondulate rispetto ai plotter standard a bobina?

Risposta: I materiali di imballaggio pesanti—come il cartone ondulato a parete singola o doppia, il cartone rigido grigio e i rivestimenti compositi densi—non possono essere piegati fisicamente né passare attraverso i tradizionali sistemi di tracciatura a rulli. Forzare substrati rigidi attraverso i rulli provoca immediatamente deformazioni del materiale, piegature strutturali e gravi slittamenti di alimentazione che compromettono la precisione vettoriale. Un apposito tavolo da disegno piano orizzontale mantiene il substrato pesante completamente fermo e perfettamente piatto, permettendo al carrello di eseguire linee precise lungo gli assi X/Y senza danneggiare o spostare il materiale.
Q2: Quali sono i vantaggi ingegneristici di investire in un plotter con piastra di base in vetro temperato per le planimetrie di imballaggi di grande formato?

Risposta: Su grandi superfici di lavoro (come i nostri mega formati da 2x1,25M e 2x2M), i letti standard in legno, acrilico o lamiera sottile tendono naturalmente a incurvarsi al centro a causa della gravità e del peso del materiale, un problema meccanico noto come deflessione strutturale. Se un letto si incurva anche di soli $0.5\text{mm}$, la testina della penna perde il contatto costante, causando vettori interrotti o segni di incisione irregolari. Il nostro plotter con piastra base in vetro temperato utilizza un letto in vetro temperato spesso 8 mm, ultra-piatto e resistente, che elimina completamente l’incurvamento centrale. Questo garantisce un piano perfettamente uniforme e una continuità vettoriale impeccabile su tutta l’area di lavoro.
D3: Il plotter a penna con spazio di 40 mm può gestire substrati rigidi non cartacei per modelli di componenti industriali?

Risposta: Assolutamente. Mentre i plotter standard sono limitati a supporti cartacei sottili, l'architettura industriale a asse Z del nostro plotter a penna con spazio libero di 40 mm offre un ampio spazio verticale. Questo permette ai laboratori di produzione e agli stabilimenti di imballaggio di alimentare e tracciare facilmente vettori su materiali complessi, inclusi inserti in schiuma EVA spessa, lastre di plastica alveolare, cartone pressato pesante, plastiche ondulate (Coroplast) e pannelli acustici, rendendolo una risorsa incredibilmente versatile per la prototipazione di prodotti phygital.
D4: In che modo questo tracciatore automatico per linee su piano garantisce che le linee di fustellatura dell’imballaggio si allineino perfettamente con le pieghe strutturali?

Risposta: Nel design del packaging, un errore di una frazione di millimetro tra il bordo della fustella e la linea di piegatura può causare che la scatola finale si deformi o si strappi durante l’assemblaggio automatizzato. Il nostro tracciatore automatico a piano fisso risolve questo problema eseguendo percorsi vettoriali multilivello in un unico ciclo hardware ininterrotto. Mantenendo una precisione di ripetizione della posizione fino a ±0,02 mm (su formati A3/A2) e utilizzando un portale rigido senza gioco, la macchina garantisce che le linee di taglio esterne, i segni di perforazione interni e le guide di piegatura si allineino perfettamente con assoluta fedeltà geometrica.
Q5: Come fa il robot da tavolo da disegno pesante a gestire penne tecniche pesanti o strumenti per incisione senza bloccarsi o saltare passaggi?

Risposta: I plotter tradizionali per uso consumer utilizzano motori a bassa coppia e cinghie di gomma fragili che saltano i passi o si flettono sotto la resistenza meccanica degli strumenti trascinati su cartone rigido. La configurazione del robot da tavolo da disegno heavy duty UUNA TEK impiega motori passo-passo industriali NEMA ad alta coppia abbinati a guide lineari rinforzate in acciaio di precisione (e cremagliere sincronizzate a doppia trasmissione su modelli sovradimensionati). Questo garantisce la massiccia coppia laterale necessaria per mantenere una velocità costante e una tracciatura nitida delle linee anche quando si utilizzano pennarelli tecnici pesanti o si applicano matrici di incisione ad alta pressione su substrati abrasivi.
Q6: Possiamo utilizzare una suite software CAD per mappare strati distinti per il taglio, la piegatura e la tracciatura su questa macchina da disegno per modelli in cartone?

Risposta: Sì, il flusso di lavoro corrisponde ai protocolli professionali di ingegneria del packaging. All'interno del tuo software CAD preferito (AutoCAD, ArtiosCAD, Rhino o Illustrator), organizzi i tuoi elementi strutturali in livelli colorati—come il rosso per i dati del plotter delle linee di fustellatura del packaging, il blu per le linee di piegatura e il nero per le annotazioni. Il nostro ecosistema di controllo mappa direttamente questi livelli CAD in comandi di percorso utensile distinti. La macchina eseguirà un livello, si fermerà per una modifica dell'utensile o per cambiare il peso della penna se necessario, e procederà al livello successivo senza interruzioni, mantenendo l'origine delle coordinate assolute.
Q7: In che modo un'azienda di imballaggi risparmia denaro utilizzando un tavolo per prototipazione di stampi fustellati prima di impegnarsi nella produzione?

Risposta: La produzione di matrici fisiche in acciaio o stampi CNC per un nuovo design di scatola può costare migliaia di dollari per ogni iterazione e richiedere giorni per la consegna. Un tavolo prototipazione stampi da taglio autonomo funge da simulatore fisico istantaneo e gratuito. I progettisti strutturali possono realizzare un campione strutturale in scala 1:1 direttamente su cartone di qualità produttiva in pochi minuti. Questo permette ai team di packaging di assemblare immediatamente la scatola fisica, verificare gli ingombri volumetrici con i prodotti reali e effettuare test di caduta prima di autorizzare costosi budget per gli stampi.
Q8: Il plotter a penna con substrato rigido UUNA TEK è compatibile con i formati di file di esportazione standard del settore manifatturiero?

Risposta: Sì. Non esiste alcun vincolo proprietario sui file. Il controller basato su GRBL elabora nativamente file di percorsi vettoriali standard del settore, inclusi .dxf (Drawing Exchange Format per CAD), .svg (Scalable Vector Graphics), .plt (file plotter HPGL) e il comune .gcode. Che il tuo team di ingegneri esporti da piattaforme specializzate per imballaggi strutturali o da ambienti di progettazione standard, il file viene caricato istantaneamente senza richiedere complicate conversioni di coordinate.
Q9: Qual è l'impronta acustica e spaziale del cassetto automatico per linee a piano quando opera in uno studio di design?

Risposta: Molte persone su Reddit e LinkedIn si preoccupano spesso che i macchinari industriali possano rovinare l’acustica degli uffici di progettazione. Per affrontare questo problema, i nostri sistemi flatbed utilizzano guide polimeriche autolubrificanti silenziose e portali meccanici chiusi. Il livello di rumore operativo è rigorosamente contenuto al di sotto dei 60dB (equivalente al rumore di fondo di un ufficio silenzioso). Inoltre, il suo profilo orizzontale pulito e salvaspazio permette di utilizzarlo anche come tavolo ausiliario per il layout o come superficie di un tavolo da disegno flatbed quando la macchina non è in funzione per una coda di plottaggio.
Q10: Questa macchina per il disegno di modelli in cartone richiede un assemblaggio complesso in loco o una formazione tecnica al momento della consegna?

Risposta: Non sono necessari tecnici sul campo né assemblaggi meccanici. Ogni variante di questa collezione arriva 100% preassemblata, calibrata in fabbrica e completamente testata all’interno di casse industriali rigide e protettive in legno. Questa struttura di distribuzione chiavi in mano garantisce che il vostro reparto di ingegneria o confezionamento possa estrarre l’unità dalla scatola, posizionarla su una superficie stabile, collegarla tramite WiFi/USB e iniziare il campionamento strutturale di scatole ondulate ad alta fedeltà entro 30 minuti dalla consegna.
