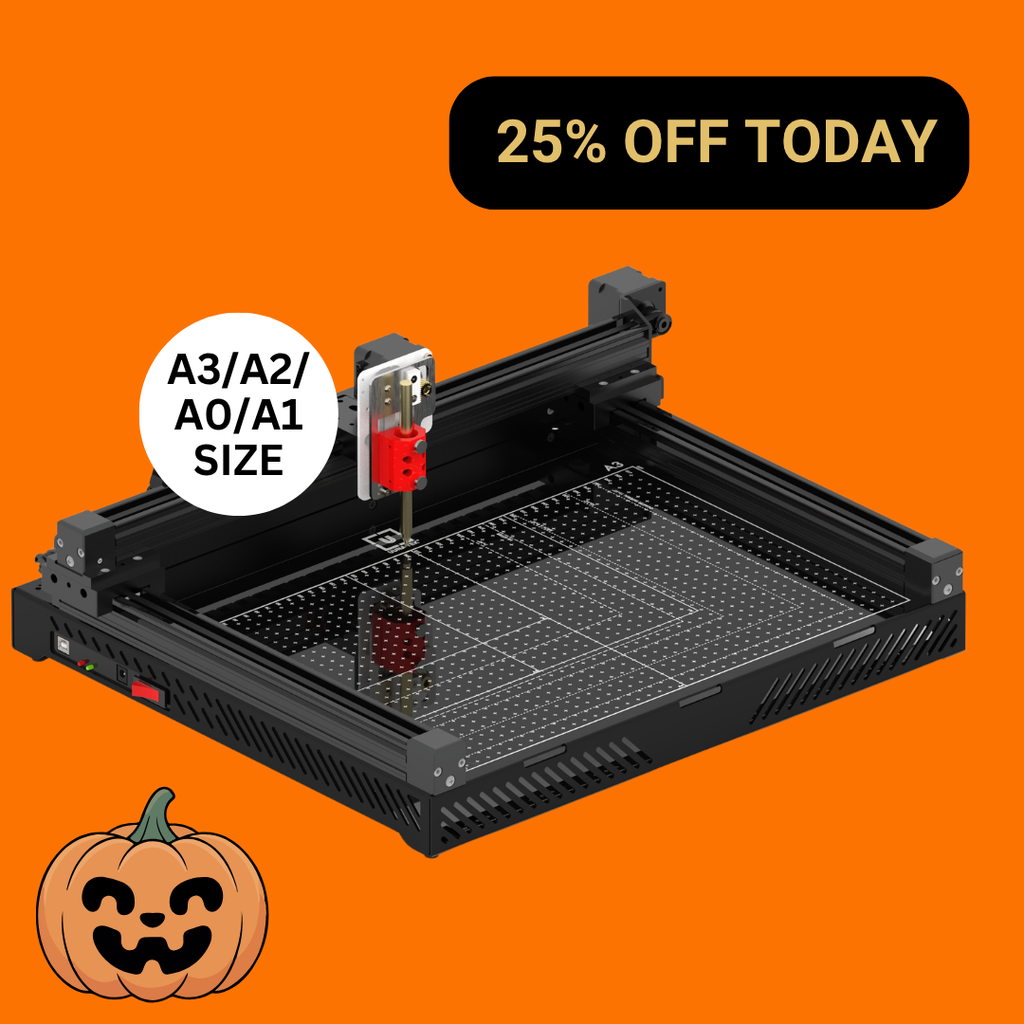

UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria

UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria

A3 / US
€1.460,95 EUR
€1.460,95 EUR
Vai alle informazioni sul prodotto
UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
1/17
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
  • UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria
UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria

UUNA TEK 3.0 A3–A0 Pen Plotter CAD ad Alta Precisione per Disegni di Architettura e Ingegneria

€1.460,95 EUR
€1.460,95 EUR
Spedizione calcolata al momento del pagamento.
Dimensione
Spina

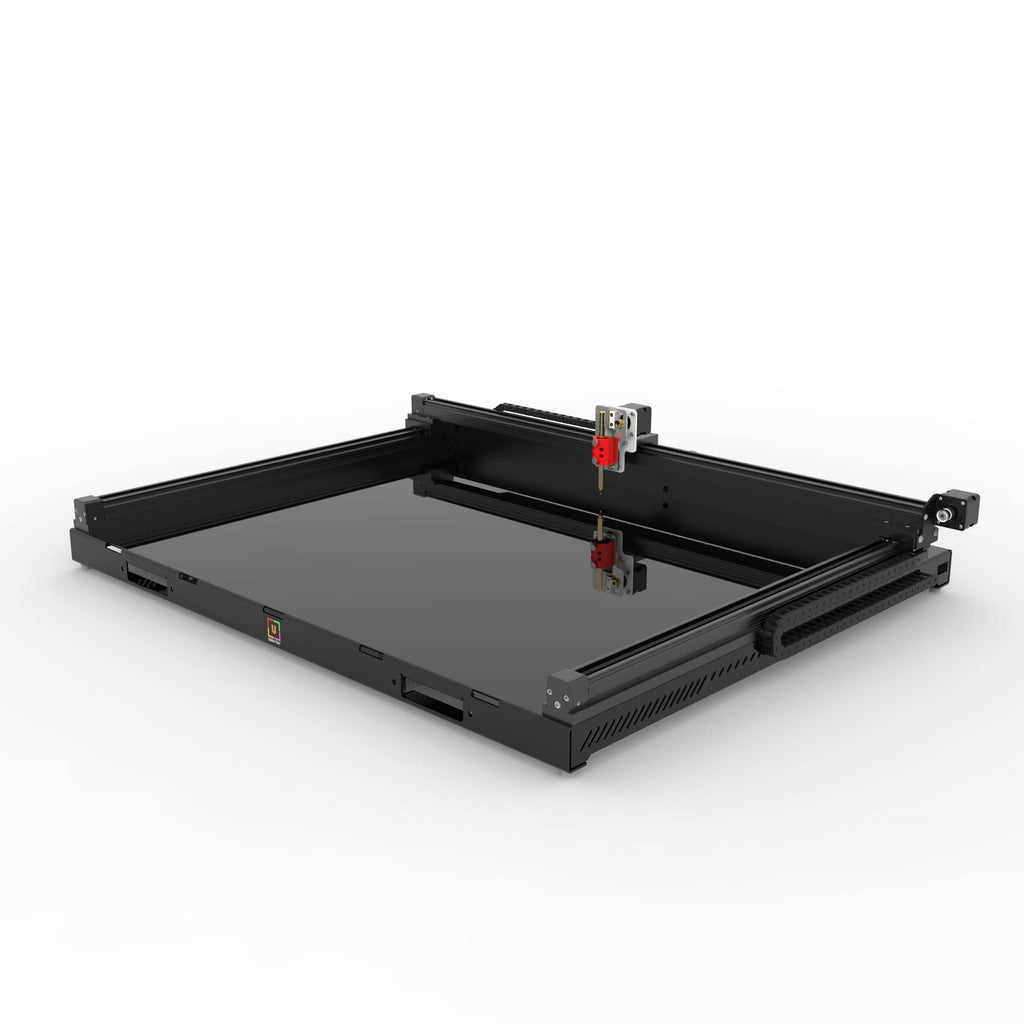

UUNA TEK 3.0 è un plotter a penna CAD di livello professionale progettato per architetti, ingegneri e designer industriali. Offre un'ultra alta precisione fino a ±0,02mm, garantendo una qualità di linea stabile e ripetibile per disegni tecnici, piani architettonici e presentazioni ingegneristiche. Supportando formati A3, A2, A1, A0 e formati grandi personalizzati fino a 4×2m, fornisce soluzioni scalabili per diverse dimensioni di progetto.

Con piena compatibilità per file SVG e DXF, si integra perfettamente nei flussi di lavoro CAD. Il sistema presenta una struttura industriale rigida con scheda di controllo GRBL, alimentazione DC 12–24V e movimento ad alta velocità fino a 20.000 mm/min. Il design preassemblato tutto-in-uno non richiede installazione, pronto all'uso appena estratto dalla confezione. L'operatività offline tramite WiFi e scheda SD garantisce un flusso di lavoro flessibile senza interruzioni. Il funzionamento a basso rumore sotto i 60dB lo rende adatto a studi e uffici, offrendo una precisione costante a livello ingegneristico per risultati professionali.

Video realizzato da @gen_iart

Guidato dalla precisione

Libertà Creativa

Pronto per grande formato

Prestazioni fluide

1. Uscita di precisione di livello CAD (Fidati di ogni linea)

Progettato per la precisione nel disegno tecnico professionale, non per output decorativi.

  • Precisione di ripetizione fino a ±0,02 mm (A3–A2)
  • Precisione di ±0,05 mm per formati grandi (A1–A0)
  • Sistema di controllo del movimento di livello industriale
  • Nessuna deriva cumulativa durante lavori di tracciatura prolungati

👉 Valore fondamentale:

Ogni linea è sufficientemente affidabile per documentazione architettonica, meccanica e ingegneristica.

2. Supporto completo per formati di ingegneria su larga scala (da A3 a A0 e oltre)

Progettato per tutto, dai bozzetti preliminari ai disegni a livello di presentazione.

  • Supporta i formati A3 / A2 / A1 / A0
  • Espandibile fino a un'area di lavoro personalizzata di 4×2m
  • Ideale per tavole architettoniche, fogli di ingegneria e pannelli espositivi

👉 Valore principale:

Trasforma i disegni CAD in output fisico reale in scala 1:1 a qualsiasi dimensione.

3. Integrazione fluida del flusso di lavoro CAD (Nessun cambiamento nelle abitudini)

Funziona direttamente con il tuo ambiente di progettazione esistente.

  • Supporta i formati standard SVG / DXF
  • Compatibile con AutoCAD, Rhino, Adobe Illustrator, Inkscape
  • Supporto per il controllo basato su G-code e percorsi vettoriali
  • Conversione da immagine a percorso (JPG / PNG / PDF)

👉 Valore principale:

Non è necessario cambiare il tuo flusso di lavoro di progettazione—cambia solo il metodo di output.

4. Stabilità industriale per lavori di ingegneria di lunga durata

Progettato per disegni tecnici complessi e di lunga durata.

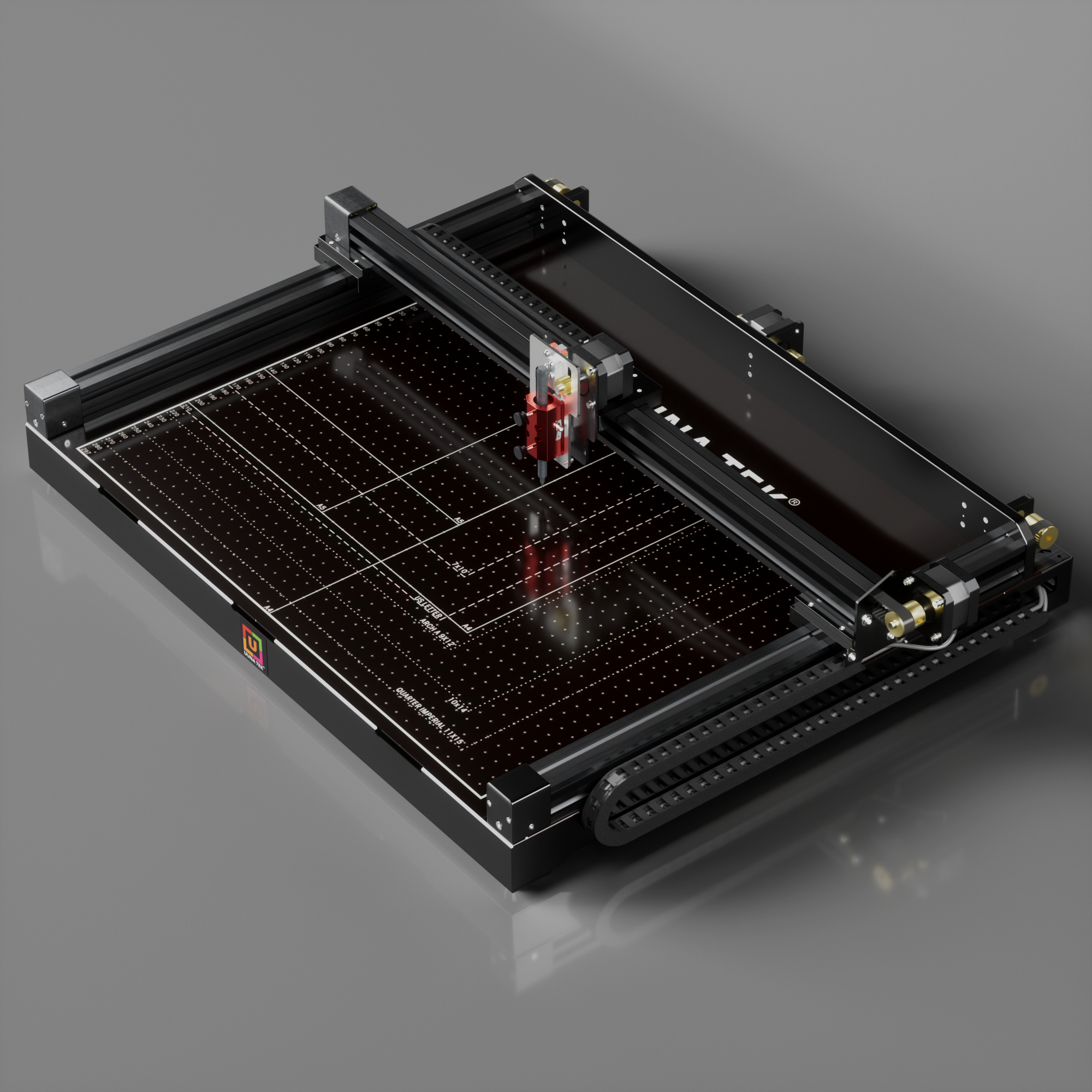

  • Struttura rigida in acciaio Q235 + lega di alluminio
  • Sistema meccanico a telaio H ad alta stabilità
  • Nessun salto di passaggi o disallineamento durante lavori prolungati
  • Gestisce disegni vettoriali ad alta densità con centinaia di migliaia di tracciati

👉 Valore principale:

Affidabile abbastanza per una produzione ingegneristica completa e senza sorveglianza.

5. Macchina Industriale Pronta per l'Ufficio (Non Solo per Fabbrica)

Prestazioni professionali con compatibilità per l'ambiente di lavoro.

  • Funzionamento a basso rumore (<60dB)
  • Plug-and-play, nessuna installazione richiesta
  • Funzionamento offline con WiFi + scheda SD
  • Adatto per uffici, studi e università

👉 Valore principale:

Capacità industriale che si integra direttamente in un ufficio di progettazione.

6. Dal design digitale alla documentazione fisica

Colma il divario tra CAD e presentazione nel mondo reale.

  • Trasforma i disegni CAD in fogli di ingegneria fisici
  • Produce tavole architettoniche pronte per la presentazione
  • Consente annotazioni tecniche in stile manuale
  • Riduce la dipendenza dalla stampa e dalle annotazioni manuali

👉 Valore principale:

Rende la comunicazione del design fisica, chiara e tangibile.

7. Sistema di tracciamento ad alta velocità e stabile

Prestazioni bilanciate per velocità e precisione.

  • Velocità di movimento fino a 20.000 mm/min (X/Y/Z)
  • Modalità operative multiple (alta velocità / precisione / silenzioso)
  • Prestazioni stabili a lungo termine senza deriva

👉 Valore fondamentale:

Abbastanza veloce per la produzione, abbastanza preciso per l'ingegneria.

8. Sistema di Controllo Intuitivo per Ingegneri (Bassa Curva di Apprendimento)

Progettato per un uso pratico quotidiano in flussi di lavoro reali.

  • Controllo wireless WiFi
  • Funzionamento autonomo con scheda SD
  • Flusso di lavoro software semplice
  • Facile integrazione con strumenti di design

👉 Valore principale:

Nessuna complessità ingegneristica necessaria per l'uso.

9. Design Industriale Modulare (Progettato per un Uso a Lungo Termine)

Progettato per manutenzione, aggiornamenti e durata.

  • Struttura meccanica modulare
  • Sistema di tensionamento della cinghia regolabile
  • Protezione cavi con catena portacavi industriale
  • Sostituzione e manutenzione delle parti facilitata

👉 Valore fondamentale:

Uno strumento di ingegneria a lungo termine, non un dispositivo usa e getta.

10. Applicazioni di Ingegneria Multidisciplinare

Un sistema, molteplici casi d'uso professionali.

  • Disegni architettonici (piante, sezioni, tavole di presentazione)
  • Output CAD per ingegneria meccanica
  • Documentazione per progettazione di prodotti industriali
  • Istruzione accademica e STEAM
  • Tavole per comunicazione espositiva e di design

👉 Valore principale:

Una piattaforma unica per molteplici discipline ingegneristiche.

UUNA TEK 3.0 – Technical Specifications

🧱 Frame & Structure

Frame MaterialsQ235 carbon steel + aluminum alloy
StructureIndustrial-grade rigid frame, preassembled all-in-one design

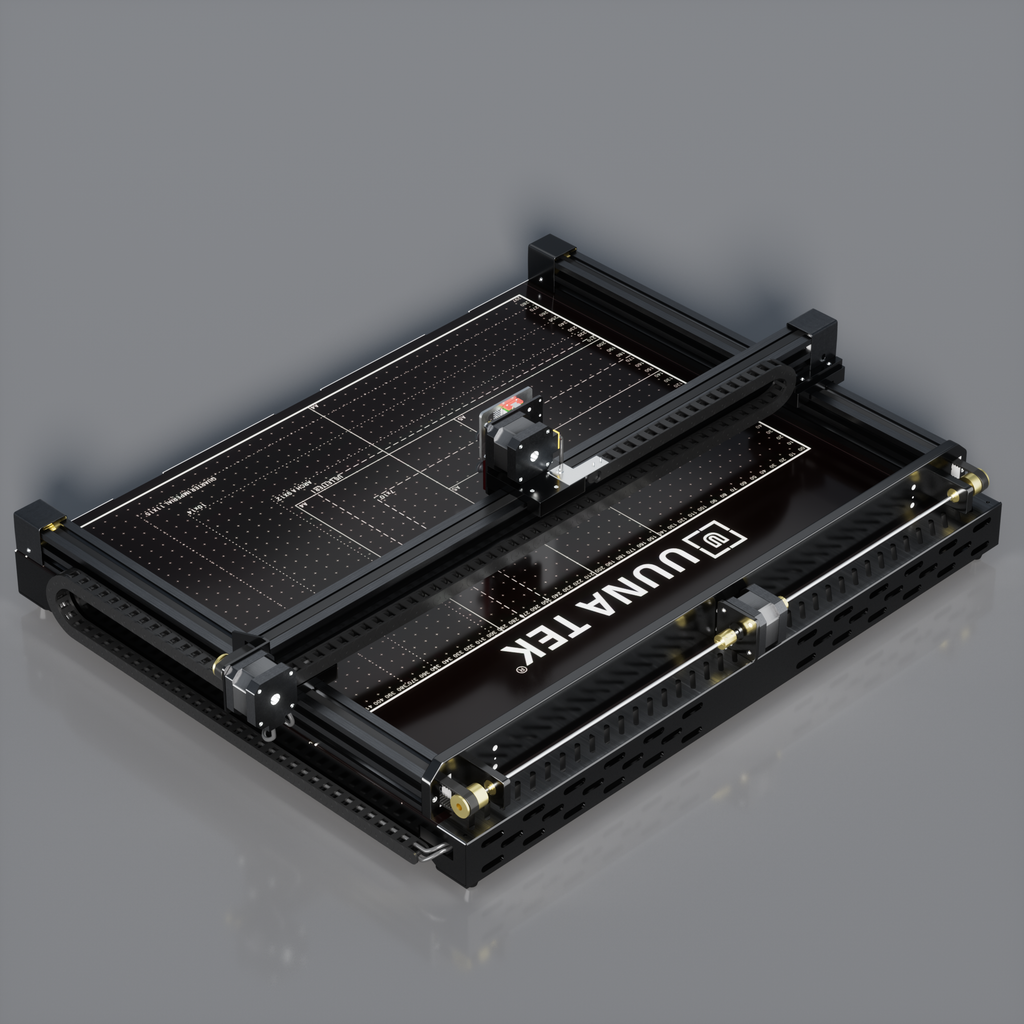

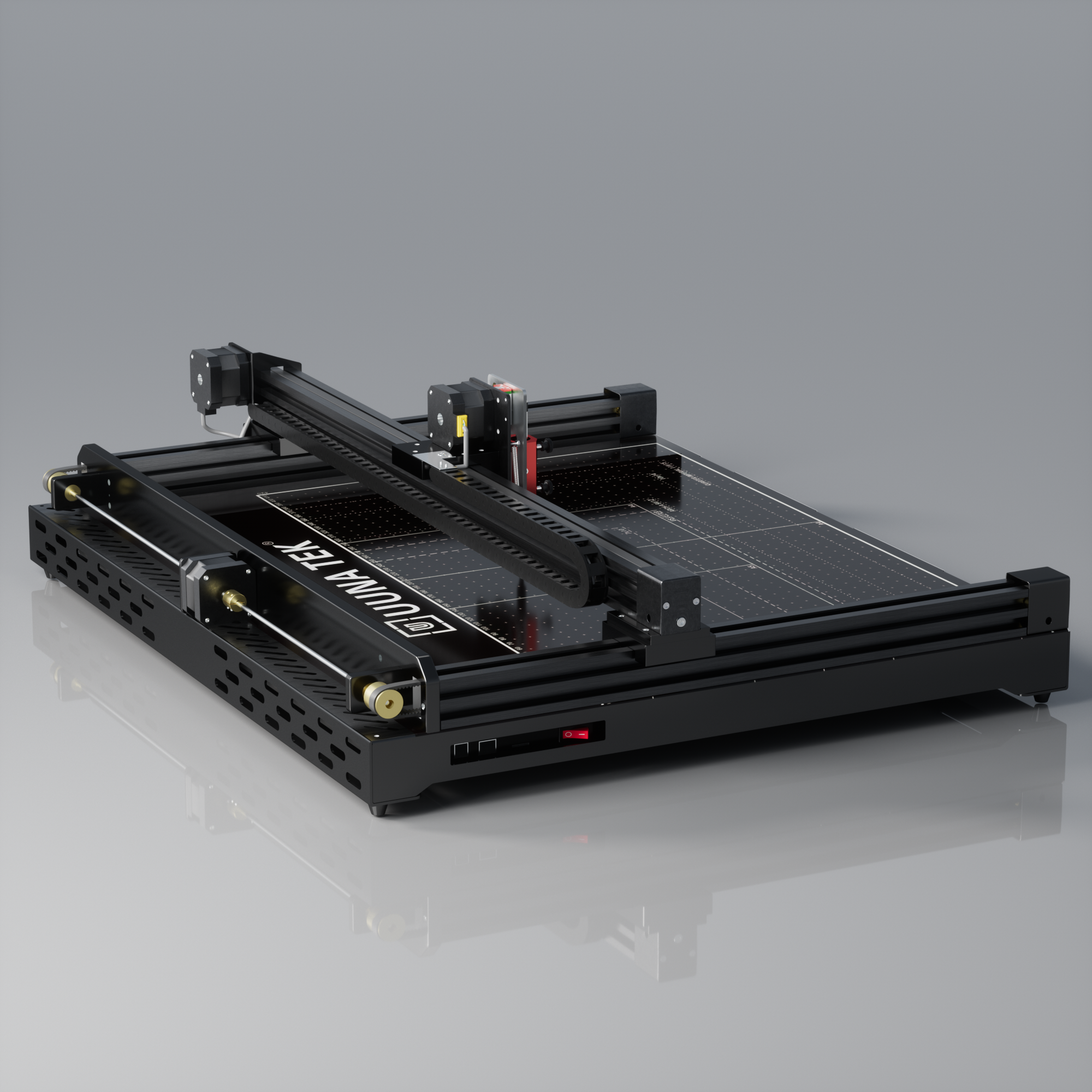

Motion SystemRack & pinion + linear guide system

🧠 Control System

MotherboardGRBL-based control board
G-code SupportYes (UART protocol)
ConnectivityUSB + WiFi + SD card offline mode

⚡ Electrical Specifications

Rated VoltageDC 12V – 24V
Power InputAC 110V – 230V
Power OutputDC 12V
Rated Power20W

🎯 Precision & Performance

Accuracy (A3–A2)±0.02 mm
Accuracy (A1–A0)±0.05 mm
Large Format Accuracy±0.1 mm

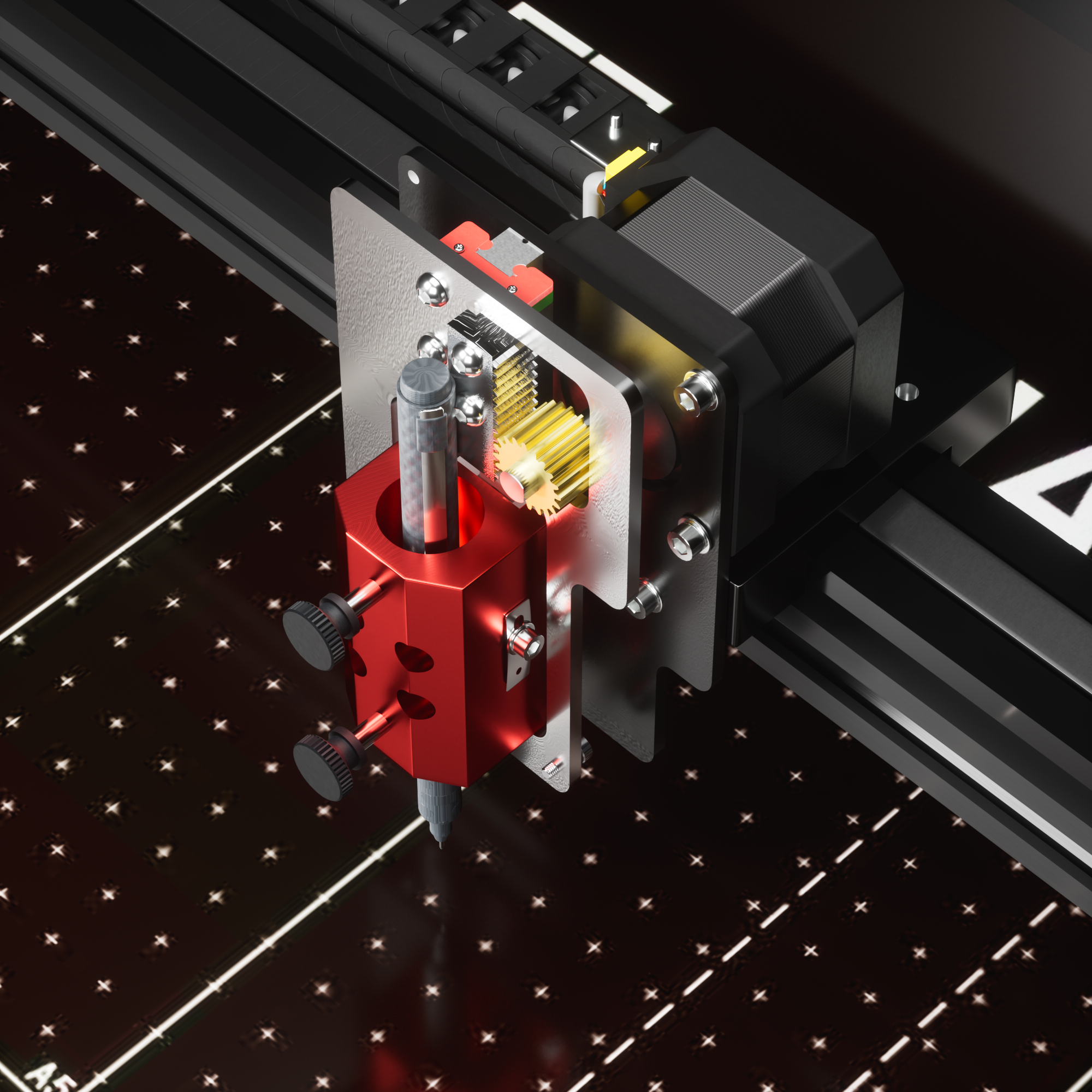

Pen Angle0° – 90° adjustable
Max Writing Thickness30 mm (up to 40 mm modified)

📐 Working Area

A3420 × 297 mm
A2594 × 420 mm
A1841 × 594 mm
A01189 × 841 mm

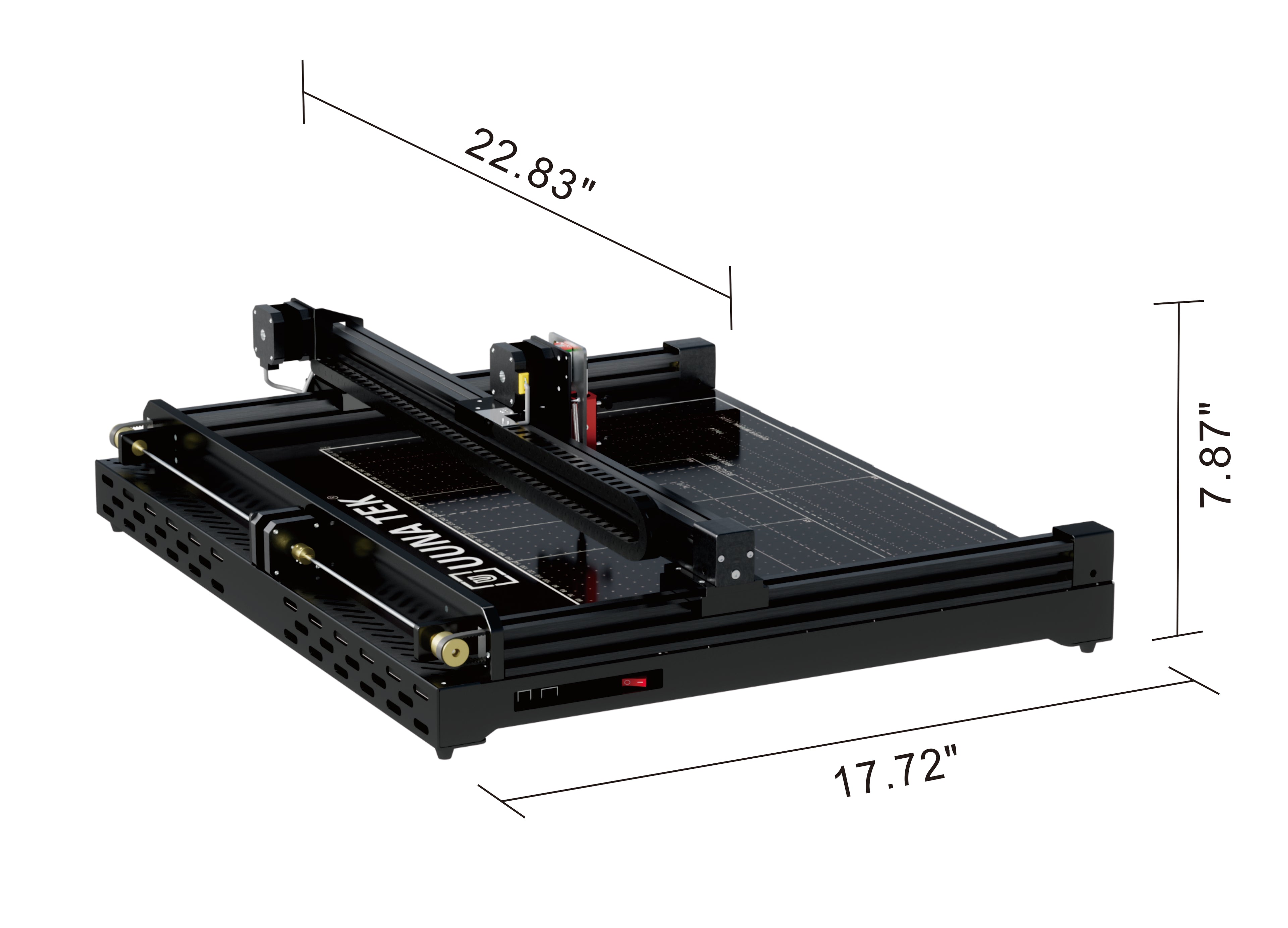

📦 Dimensions & Weight

A3575 × 450 × 194 mm / 11 kg
A2758 × 580 × 194 mm / 17.5 kg
A11018 × 785 × 205 mm / 32 kg
A01366 × 1030 × 205 mm / 48 kg

💻 Software & Formats

SoftwareUUNA TEK Software, Inkscape, UGS, LightBurn, LaserGRBL
Input FormatsSVG, DXF, JPG, PNG, BMP, PDF
OS SupportWindows & macOS (Intel & Apple Silicon)

⚙️ Motor System

X Axis42 stepper motor
Y Axis42 / 57 stepper motor
Z Axis42 stepper motor

🧱 Base Plate

Standard models (A0–A3): 2mm steel plate
Large custom models (>2m): 8mm tempered glass

Domande frequenti

1. Può sostituire le stampanti CAD per i disegni architettonici?

Sì. È ampiamente utilizzato come strumento di output basato su vettori per disegni CAD (flusso di lavoro SVG/DXF).

Tuttavia, non “stampa come una stampante a getto d’inchiostro”—crea disegni lineari fisici, che molti architetti preferiscono per presentazioni, tavole concettuali ed esposizioni.
2. La precisione è sufficiente per disegni tecnici e piani di ingegneria?

Sì. Supporta fino a ±0,02 mm di precisione di ripetizione del posizionamento (intervallo A3–A2).

Questo è sufficiente per:

  • linee architettoniche
  • disegni meccanici
  • schemi schematici
  • riproduzione di opere d'arte di precisione
3. Può gestire disegni architettonici di grande formato (A1 / A0)?

Sì. Supporta:

  • A3 / A2 / A1 / A0
  • formati personalizzati fino a 4×2m

Questo è particolarmente utile per:

  • disegni per cantieri
  • pannelli per mostre
  • grandi stampe per presentazioni
4. È compatibile con AutoCAD, Rhino, Illustrator o Revit?

Indirectamente sì. Funziona tramite formati vettoriali esportati:

  • SVG (consigliato)
  • DXF (tramite conversione)
  • PDF (basato su vettori)

Flusso di lavoro tipico:
Software CAD → esporta SVG/DXF → software per plotter → disegna
5. Quanto tempo ci vuole per completare un disegno A1 o A0?

Dipende dalla complessità:

  • disegno a linea semplice: 30–90 min
  • piano architettonico dettagliato: 2–8 ore
  • opera d'arte molto densa: oltre 10 ore

Gli utenti di Reddit spesso menzionano che è più lento delle stampanti ma apprezzato per la qualità estetica.
6. Supporta la pressione della penna o diversi spessori di linea?

Sì, indirettamente:

  • supporta più dimensioni di penna
  • altezza dell'asse Z regolabile (controllo angolo 0–90°)
  • la pressione è meccanica (non simulazione digitale della pressione)

La variazione della linea dipende da:

  • tipo di penna
  • impostazioni di velocità
  • più passate
7. È stabile per lavori di disegno tecnico di lunga durata?

Sì. Progettato per corse lunghe con:

  • binari di qualità industriale
  • sistema cremagliera e pignone antiscivolo
  • protezione con catena portacavi
  • motori termicamente stabili

Molti utenti eseguono lavori di tracciatura di più ore o durante la notte.
8. Può funzionare senza un computer?

Sì.
Supporta:

  • Modalità offline con scheda SD
  • Invio file via WiFi (modulo opzionale)

Questo è spesso citato su Reddit come un vantaggio chiave per gli ambienti di laboratorio.
9. Quanto è difficile l'installazione e la calibrazione?

Rispetto ai plotter fai-da-te:

  • completamente preassemblato (nessuna costruzione meccanica richiesta)
  • calibrazione di base necessaria (altezza della penna, origine, allineamento del materiale)

La maggior parte degli utenti segnala:

  • prima configurazione: 30–60 minuti
  • curva di apprendimento: 1–3 giorni
10. Ne vale la pena per architetti o ingegneri rispetto ai servizi di stampa?

Consenso tipico su Reddit:

  • ✔ vale la pena per il lavoro di design iterativo
  • ✔ eccellente per presentazioni fisiche e output di portfolio
  • ✔ utile per studi, laboratori e uffici creativi
  • ✘ non sostituisce la stampa di massa o i flussi di lavoro di invio PDF
