Plotter da penna CAD

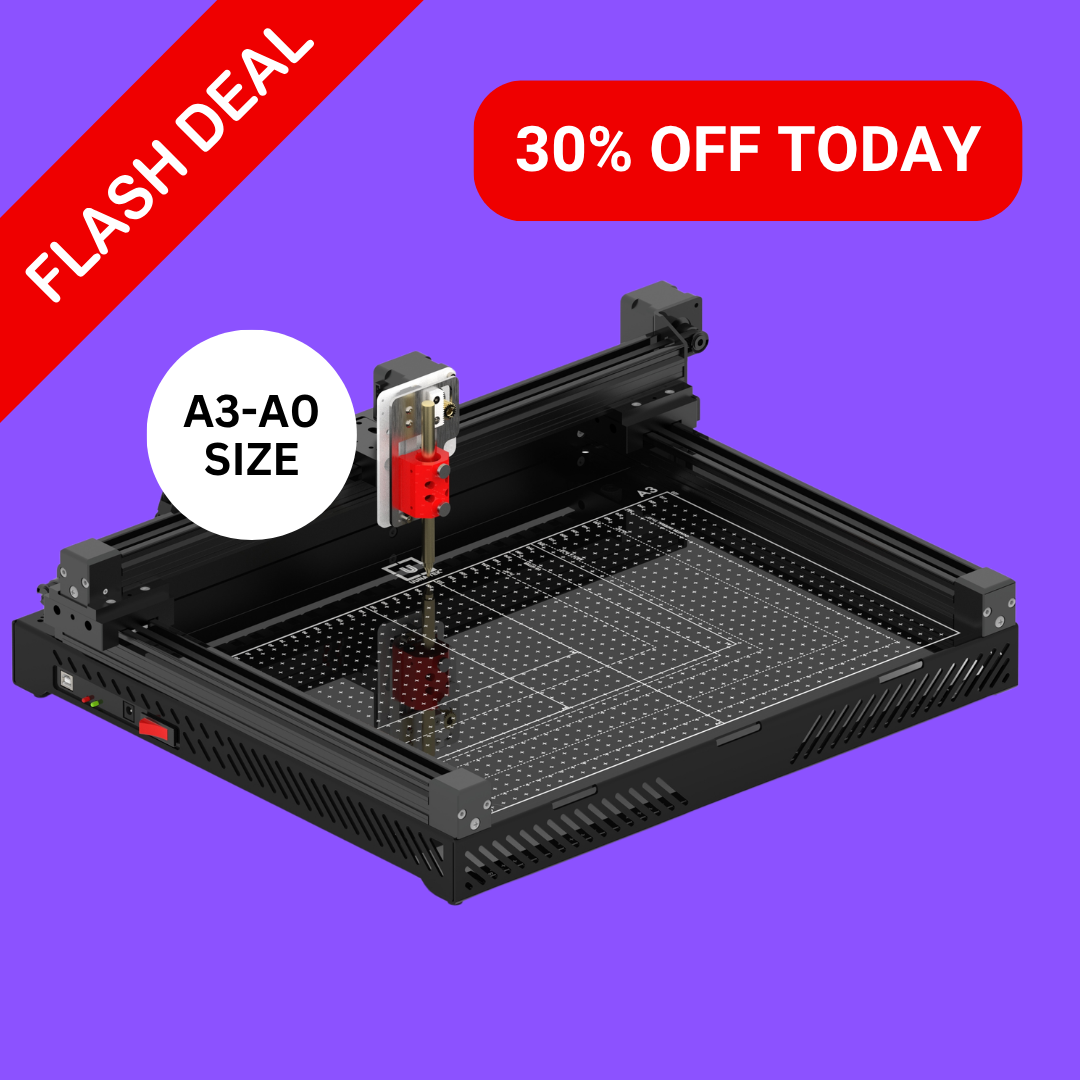

La serie UUNA TEK 3.0 funge da infrastruttura per plotter CAD di livello aziendale che colma il divario tra risorse vettoriali digitali e disegno fisico ad alta precisione. Spedita al 100% preassemblata, questa linea di macchine per disegno di linee ad alta precisione funziona direttamente come un robot per il disegno di percorsi vettoriali, offrendo una precisione di ripetizione di posizionamento di ±0,02 mm per una verifica CAD in scala 1:1 senza interruzioni.

Per gli studi di design moderni, l'hardware dovrebbe adattarsi al tuo software, non il contrario. L'architettura di controllo UUNA TEK 3.0 elimina le complesse conversioni di file accettando vettori strutturali nativi.

  • Plotter compatibile con AutoCAD: Produci direttamente i tuoi precisi piani architettonici lineari, le disposizioni delle fondazioni e le sezioni trasversali strutturali multilivello senza compressione di scala.

  • Capacità di plotter lineare Rhino DXF: Esegui perfettamente curve NURBS matematiche complesse e linee di prodotti industriali senza segmentazione a faccette.

  • Output vettoriale blueprint Revit: Trasferisci modelli BIM ad alta densità, pannelli di elevazione e schemi edilizi su carta tecnica con traduzioni esatte del peso della linea.

  • Disegno flatbed da SVG a G-code: Basata su un robusto sistema plotter con scheda di controllo GRBL, la macchina converte senza sforzo i percorsi vettoriali standard (.svg, .dxf) in percorsi ottimizzati per utensili macchina (G-code) tramite pipeline software open-source o proprietarie.

Oltre 20.000 creatori in tutto il mondo

Affidato da oltre 20.000 artisti, designer, ingegneri ed educatori in tutto il mondo che utilizzano i nostri plotter a penna per arte generativa, design e flussi di lavoro di automazione creativa.

Spedizione gratuita e garanzia di 1 anno

Ogni plotter a penna include spedizione gratuita in tutto il mondo e una garanzia di 1 anno per garantire prestazioni affidabili, protezione a lungo termine e un utilizzo senza preoccupazioni.

Sistemi da principianti a livello industriale

La nostra gamma di plotter a penna spazia da modelli A4 adatti ai principianti a sistemi professionali CoreXY e macchine di grande formato A0 per una produzione creativa di livello industriale.
Vai direttamente all'elenco dei risultati

Filtri

2 articoli
Disponibilità

Filtro

Disponibilità

UUNA TEK 3.0 Series CAD Pen Plotters — Detailed Technical Specifications Matrix

Technical Category UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
🧱 Kinematics & Mechanics
Primary Classification Desktop Compact Precision Medium-Format Drafting Large-Format Engineering Full-Scale Workstation Industrial Prototyping Heavy-Duty Mega Flatbed
Target Application Mechanical Schematics & Dense Vectors Structural Layouts & Medium CAD Plans Sectional Blueprints & Elevation Panels Oversized Architectural Master Plans Packaging Diecuts & Cardboard Sampling Full-Scale 1:1 Industrial Prototyping
Effective Plotting Area 420 × 297 mm 594 × 420 mm 841 × 594 mm 1189 × 841 mm 2000 × 1250 mm 2000 × 2000 mm
Repeat Positioning Accuracy ±0.02 mm ±0.02 mm ±0.05 mm ±0.05 mm ±0.1 mm ±0.1 mm
Max X/Y/Z Motion Speed 20,000 mm/min
Base Plate Material 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 8mm Toughened Tempered Glass 8mm Toughened Tempered Glass
Frame Architecture Q235 Carbon Steel + Aluminum Alloy H-Frame Heavy Industrial Steel Structural H-Frame Reinforced Dual-Beam Heavy Frame Anti-Deflection Gantry Mega Frame
X-Axis Drive Mechanism Linear Guide Rail + Synchronous Belt Precision Rack & Pinion + Guide Rail Dual-Drive Sync Rack & Pinion + Rail
Y-Axis Motor Spec 42 Stepper Motor 42 Stepper Motor 42 Stepper Motor 57 Stepper Motor 57 High-Torque Stepper Motor Dual 57 Heavy-Duty Stepper Motors
Cable Protection Modular Internal Routing Nylon Silent Drag-Chain System Heavy-Duty Industrial Drag-Chain
🧠 Control & Integration
Motherboard Architecture GRBL-Based Controller Industrial-Grade GRBL Hardware
Data Command Protocol G-code (UART Protocol)
Connectivity Interface USB Type-B + Wireless WiFi + SD Card Offline USB + High-Gain WiFi + SD Card Standalone
Async Standalone Mode Yes (Supported on all variants via SD Card)
🖊️ Toolhead & Media Handling
Pen Carriage Mechanism Single Dual-Buffered Heavy-Duty Buffered Carriage Industrial Heavy-Load Z-Axis Carriage
Pen Angle Adjustment 0° – 90° Variable Adjustable Range
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 40 mm (Modified Heavy-Duty) 40 mm (Modified Heavy-Duty)
Compatible Tools/Pens Technical Pens, Fine-Liners, Rapidographs, Ballpoints, Markers, Gel Pens, Drafting Callipers Heavy Technical Pens, Stylus Tools, Industrial Markers
💻 Software & Ecosystem
Supported Formats SVG, DXF, JPG, PNG, BMP, PDF SVG, DXF, PLT, GCODE, PDF
CAD Environment Sync AutoCAD, Rhino, Revit, SolidWorks, CorelDRAW, Illustrator, Inkscape, LightBurn AutoCAD, Rhino, SolidWorks, Packaging CAD Software Suite
OS Environment Support Windows & macOS Fully Supported (Intel & Apple Silicon Native)
⚡ Electrical & Environment
System Power Input AC 110V – 230V Universal Input Adapter
Internal Voltage DC 12V – 24V Adaptive DC 24V Industrial Dedicated Power
Rated Machine Power 20W 20W 24W 36W 60W 90W
Noise Levels < 60dB (Studio Workspace Quiet) < 65dB (Industrial Gantry Quiet)
📦 Logistical Dimensions & Deployment
Physical Machine Size 575×450×194 mm 758×580×194 mm 1018×785×205 mm 1366×1030×205 mm 2400×1650×300 mm 2400×2400×300 mm
Net Equipment Weight 11 kg 17.5 kg 32 kg 48 kg ~110 kg ~165 kg
Deployment Status 100% Preassembled Turnkey Out-of-the-Box Solution (Zero Mechanical Assembly Required)
```

Domande frequenti

Q1: Perché uno studio di architettura dovrebbe investire in un plotter a penna vettoriale UUNA TEK 3.0 invece di una stampante a getto d’inchiostro standard per blueprint in grande formato?

Risposta: Le stampanti inkjet standard di grande formato soffrono di errori di micro-scaling causati dallo slittamento dei rulli e dal restringimento termico della carta, che violano i rigidi codici di conformità per la verifica CAD in scala 1:1. La UUNA TEK 3.0 fissa il supporto in modo sicuro su un piano rigido, garantendo zero distorsioni geometriche. Inoltre, utilizzando vere penne da disegno tecnico (come i Rapidograph), produce linee vettoriali nitide e continue che non sbavano, rendendola lo standard affidabile per gli archivi ufficiali degli istituti di progettazione, le verifiche di ingegneria strutturale e le presentazioni ai clienti.
D2: L'UUNA TEK 3.0 può gestire disegni vettoriali ad alta densità e di lunga durata senza perdere la calibrazione o saltare passaggi?

Risposta: Sì, questo è un importante aggiornamento nell'architettura industriale 3.0. I plotter di livello consumer utilizzano cinghie di temporizzazione economiche che si allungano nel tempo, causando uno spostamento cumulativo durante lavori di più ore. L'UUNA TEK 3.0 (in particolare nei formati A1, A0 e 2M Mega) utilizza un framework industriale con scheda di controllo plotter GRBL abbinato a cinematica a cremagliera e pignone robusta e guide lineari personalizzate. Questa configurazione garantisce zero passi saltati e un allineamento perfetto delle linee, anche durante l'esecuzione notturna di file contenenti centinaia di migliaia di percorsi vettoriali complessi.
Q3: In che modo il flusso di lavoro "SVG to G-code flatbed drawing" si integra con software standard del settore come AutoCAD, Rhino e Revit?

Risposta: L'integrazione è perfetta e non richiede modifiche al tuo flusso di lavoro ingegneristico. Una volta che i tuoi schemi sono finalizzati in AutoCAD, Rhino, Revit o SolidWorks, devi semplicemente esportare i livelli del layout attivo come un file vettoriale standard .dxf o .svg. Il software UUNA TEK legge questi array di percorsi nativi, ottimizza la sequenza di movimento penna su/penna giù per eliminare la latenza di spostamento e trasmette direttamente le coordinate G-code grezze alla macchina tramite WiFi, USB o scheda SD per un'esecuzione autonoma.
D4: Come gestisce la macchina i percorsi vettoriali a più livelli che richiedono spessori di linea o tipi di penna diversi?

Risposta: Il sistema supporta completamente la mappatura dei percorsi a più livelli. Nel tuo software CAD, organizzi diverse strutture di linee (ad esempio, linee centrali, linee nascoste, vettori di taglio) in livelli colorati distinti. Durante l'esportazione nel nostro ecosistema di controllo, puoi assegnare profili di velocità unici, pressioni della penna abbassata e prompt di pausa per ogni livello. Il portapenna a doppio buffer consente rapidi cambi di penna tecnica (fino a 17,5 mm di larghezza utensile), permettendo agli operatori di eseguire schemi complessi di planimetrie a pesi multipli in sequenza.
Q5: Il formato mega flatbed 2x1,25M o 2x2M è abbastanza stabile da prevenire l’inarcamento strutturale su una campata così ampia?

Risposta: La rigidità meccanica assoluta è stata la nostra priorità principale per i modelli sovradimensionati. Le tradizionali lastre di metallo o i piani in acrilico si flettono sotto stress strutturale, compromettendo la precisione del disegno. Per contrastare questo, le postazioni di lavoro a portale UUNA TEK 3.0 2X1.25M e 2X2M sono rinforzate con una base in vetro temperato temprato da 8 mm ultra stabile. Questo substrato pesante elimina completamente la deflessione meccanica, mantenendo un piano perfettamente piatto e garantendo una tolleranza di errore costante di $\pm0.1\text{mm}$ su tutta l’ampia area di lavoro di 4 metri quadrati.
Q6: L'UUNA TEK 3.0 può tracciare su substrati spessi e rigidi per la prototipazione di imballaggi e il tracciamento di stampi industriali per fustellatura?

Risposta: Sì. A differenza delle plotter a bobina, limitate a carta sottile, la nostra architettura flatbed offre un ampio spazio fisico di 30 mm, espandibile fino a 40 mm tramite personalizzazione in fabbrica. Questo carrello per carichi pesanti può facilmente ospitare supporti rigidi, inclusi cartone ondulato, cartoncino spesso, cartone grigio e lastre composite. È ampiamente utilizzato dai laboratori di produzione di imballaggi per tracciare linee di taglio 1:1, indicatori di piegatura e prototipi di scatole prima di procedere con costosi stampi meccanici.
D7: Il nostro studio richiede un ambiente silenzioso. Qual è l'impronta acustica reale del UUNA TEK 3.0 durante la produzione al massimo regime?

Risposta: Nonostante la sua struttura industriale robusta e i motori passo-passo ad alta coppia, l'UUNA TEK 3.0 è completamente pronto per l'ufficio. Grazie all'impiego di cremagliere in plastica tecnica autolubrificante sostituibili e guide silenziose in alluminio pressofuso, il livello di rumore operativo è rigorosamente controllato al di sotto dei 60dB (leggermente superiore a 65dB per la variante a doppia trasmissione 2x2M). Funziona silenziosamente in sottofondo senza disturbare uffici di ingegneria, studi di design o laboratori di ricerca accademica.
D8: La macchina richiede una connessione costante a una rete locale durante i cicli di plotting massivi?

Risposta: No. Per garantire la stabilità operativa e prevenire guasti ai lavori causati da crash del sistema operativo del computer o interruzioni di rete, l'UUNA TEK 3.0 dispone di una completa operazione asincrona offline. Gli ingegneri possono trasferire gli asset strutturali tramite una rete WiFi locale sicura o caricare direttamente i file G-code compilati su una normale scheda di memoria SD. Una volta avviato il lavoro tramite l'interfaccia del controller offline, la macchina funziona autonomamente come un robot da disegno indipendente, liberando i computer della postazione di lavoro per attività di progettazione attive.
D9: Qual è la vera esperienza di configurazione out-of-the-box? Richiede un tecnico sul campo per la calibrazione meccanica?

Risposta: La serie UUNA TEK 3.0 rappresenta una vera soluzione B2B chiavi in mano. A differenza dei kit di disegno fai-da-te o delle complesse macchine CNC presenti sul mercato, i nostri sistemi sono assemblati al 100% e calibrati in fabbrica prima della spedizione. Racchiusa in casse industriali protettive in legno robusto per salvaguardare l’allineamento degli assi durante il trasporto, la macchina non richiede alcuna installazione. Gli utenti devono semplicemente estrarla dalla confezione, fissare il sistema alla loro superficie di disegno, accenderlo e iniziare immediatamente la produzione.
D10: Quali sono i requisiti di manutenzione a lungo termine e i costi di usura per gli acquisti aziendali?

Risposta: Il sistema è progettato secondo un paradigma modulare e a bassa manutenzione per minimizzare il costo totale di proprietà (TCO). Non ci sono cartucce a getto d'inchiostro proprietarie, costosi tubi laser o testine di stampa delicate che si intasano. Le uniche parti di consumo sono le penne da plotter standard. Le guide meccaniche strutturali utilizzano cursori ad alta precisione racchiusi, che richiedono solo una leggera pulizia e una lubrificazione generica ogni pochi mesi, anche sotto cicli di produzione intensivi 7x24. Tutti i componenti meccanici (come cinghie e tenditori sincroni) sono modularmente esposti per controlli diagnostici rapidi senza attrezzi e per una sostituzione semplice delle parti.
